電子回路/オーディオ回路掲示板
-
掲示板をつくってみました
https://img.shitaraba.net/migrate1/6218.nwelec/0000002M.png
HyCAAやHPA-12ヘッドホンアンプ等のご感想や、不明な点など、お気軽にご利用ください。
回路ネタ、オーディオネタを中心に書きこんでいただけると幸いです。
回路図も添付できるのかな？ 試してみます。
-
Re:Re:Re:Re:もろもろ
まるはさん
＞加工が必要なのは、フロントパネルとリアパネルですし、リアな自分でも加工可能なようですが、
＞フロント部分のLCDの穴は、さすがにフライス盤かNCでなければ、きれいな仕上がりが望めませんね。
ですね。
今回、いろいろと検討してみてあらためてわかったことは、ケース加工のハードルの高さです。
もう少し手軽に利用できるソリューションが無いかな・・・
みなさんの作例からはいろんなヒントをいただきました。
ありがとうございます。
-
Re:Re:0ｄｂHyCAAの基板
＞天板に少し大き目の穴をあけて、真空管ソケットが少し外に背伸びするようピッチを詰めれば
＞もう少し厚みを減らせませんかね？
次の背の高い物が9型ボリュームです。
真空管ソケットを少し上に出すようにするとしても、天板の厚みもあるので
せいぜい３mmしか稼げません。
真空管ソケットも、基板に差し込む部分のところが微妙に斜めなので
押しつぶしても、11mmくらいにしかなりません。
（基板上に真空管のソケットの高さが約13mmと書きましたが、実際には12.7mmぐらいなので）
8+1.6+5=14.6mm
余裕みてケースの内径が15mmでいっぱいというところでしょうか。
荒業としては、ソケットを基板に埋没させるという無茶な方法も考えられますが、
基板表側はグランドパターンが通っていますし裏側もパターンが通っているので
無理なようです。
＞丸型ってこういう型式のことを言うのでしょうか
あるところにはあるのですね。これなら細いので問題ないと思います。
でも、背の高さはどうなのでしょうか。
いっそのこと、他の物を利用して、ソケットを無理やり作るという手も
考えられますが、真空管の足は以外と長いので、これまた困るのですが。
-
Re:Re:Re:Re:もろもろ
＞今回、いろいろと検討してみてあらためてわかったことは、ケース加工のハードルの高さです。
＞もう少し手軽に利用できるソリューションが無いかな・・・
フライス盤を買おうかと、本末転倒な事を考えています。
置き場所？ 押入れの上の段に・・・
加工時の騒音という難物が。。。
-
Re:Re:0ｄｂHyCAAの基板
https://img.shitaraba.net/migrate1/6218.nwelec/0000325M.jpg
よくよく考えてみますと、真空管のソケットは天板に
大穴を開けるので、少々背が高くても問題なかったですね。
しかし、伏兵が潜んでいました。
電源用のジャックです。
10.5mmあります。
上の部分がわずか削れそうですが、削っても10mmにしかなりません。
なかなかうまくいかなものです。
-
Re:Re:0ｄｂHyCAAの基板
＞丸型ってこういう型式のことを言うのでしょうか
これならOKそうですね。 寸法が書いていないのではっきりとは言えませんが、
pinの配列の直径は、基板上は19mmにしています。 穴が大きめなので、18mmのものでも
20mmのものでも入るかと思います。 21mmのものは、足を曲げると入るんじゃないでしょうか。
http://www.amtrans.jp/SHOP/SoAM-S-11A.html
こっちは止めたほうが無難です。
ケースは高さに拘ると、難しさが増しますね。 ちなみに電源も信号の入出力もボリュームも
全て基板から引き出してケース側に取り付けることで、制約はかなり減ると思います。
＞もう少し手軽に利用できるソリューションが無いかな・・・
LCD部の穴あけは、かなり手こずりますね。 プラ板のようなもので目隠しできれば
開口部の粗をマスクできるかもしれません。 メーカー製の機器の表示部も安いモデルは
ポリカのシートで目隠しするようにデザインされていることがあります。
あれ、両面テープでくっついているだけなんですよ。 一周囲むように両面テープが
あると簡単には剥がれません。
-
Re:Re:Re:0ｄｂHyCAAの基板
＞ケースは高さに拘ると、難しさが増しますね。 ちなみに電源も信号の入出力もボリュームも
＞全て基板から引き出してケース側に取り付けることで、制約はかなり減ると思います。
ボリュームやプラグ関係は、基板からの引き出し。
電解コンはできるだけ寝かせてスペースを稼ぐ。
この２点は必須ですね。
そのためケースは少し幅奥行きとも広めの形式を選択する必要があると思っています。
-
Re:Re:Re:0ｄｂHyCAAの基板
＞ケースは高さに拘ると、難しさが増しますね。
制約があるのは大変なことです。
でも、せっかく、たかじんさんが電源コネクタからVRから入出力コネクタまで
オンボード化したのに、配線で引き出すのが何か残念な気がしてなりません。
好き勝手自作工作ですから、無い知恵を絞ってみることにします。
-
Re:Re:Re:0ｄｂHyCAAの基板
https://img.shitaraba.net/migrate1/6218.nwelec/0000329M.jpg
https://img.shitaraba.net/migrate1/6218.nwelec/0000329_2M.jpg
まだ部品が全部そろっていませんが、いきなり組んでみました。
真空管のソケットは、ヤスリで削って（擦って？）みました。
百均の荒い物でそっと擦ると、そこそこ削れました。
意外といけるものですね。
部品の背比べですが、微妙な高さとなっています。
予定に反して、電解コンデンサの方が高いのは少し誤算でしたが、
これくらいなら何とかケースも小型になりそうですが、ボリュームが
端にあるので軸が基板からかなり外に出てしまいます。
電源コネクタは基板の端とほぼ同じです。
-
Re:Re:Re:0ｄｂHyCAAの基板
まるはさん
＞まだ部品が全部そろっていませんが、いきなり組んでみました。
をを、早いですね！
＞予定に反して、電解コンデンサの方が高いのは少し誤算でしたが、
これ、ニチコン MUSE FGですか？
これでもかなりイイ感じに収まっていると思います。
スペーサーを5mm以下にして･･･
いろいろ試行錯誤してみたいと思います。
私は今日、部品買い出しに行ってまいります。
-
真空管ソケット＆怪しいモノ
https://img.shitaraba.net/migrate1/6218.nwelec/0000331M.jpg
http://www.aitendo.com/product/6754
-
Re:真空管ソケット＆怪しいモノ
mr_osaminさん まるはさん
＞このお店、スバラシイです。
このお店って、昔、液晶工房とか言っていたような・・・ 勘違いかな？
パチンコ、パチスロあたりのカラー液晶と、シンクさせる基板とを扱っていたマニアックなお店。
＞特売品で\999でしたので、ついｗ
やすっ
＞真空管のソケットは、ヤスリで削って（擦って？）みました。
さすがです。 写真では、全く違和感がないですね。 私も削ってみようかな・・・
エレハモの真空管でしょうか。 ちょっと太いんですよね、これ。
コンデンサの高さが揃っていると、かっこよく見えますね！
-
Re:真空管ソケット＆怪しいモノ
＞特売品で\999でしたので、ついｗ
＞投げ売り状態でした。まだまだ在庫があるようです。
ネットでは、しっかりと倍の値段ですね。
店で買える利点は、こういうのが手に入るからでしょうね。
＞これ、ニチコン MUSE FGですか？
ルビコン社の電解コンデンサです。
田舎の店の棚には、何故かマザーボード修理用品とか
書かれている謎の品物です。
＞私も削ってみようかな・・・
碍子のように、もっと硬いと思っていたのですが、意外とサクサクでした。
逆に削りすぎそうで怖いくらいです。
＞エレハモの真空管でしょうか。 ちょっと太いんですよね、これ。
＞コンデンサの高さが揃っていると、かっこよく見えますね！
中の構造物が左に曲がっているロシア製ECC82EHです。
他の白箱に入れ替えで詰めようとして、きついのに気づきました。
こちらの方が、以前に購入して部屋で行方不明になっていた物です。
やはり同じように構造物は曲がっています。このメーカの伝統ですね。
ただ、音は非常によい感じがします。というか、最近買ったのが
悪すぎたのかもしれませんが。
電解コンデンサは、ケースを小型化するために高さを揃えるようにして
取り付けてみました。
考えてみるに、基板を真横から撮影したことがありません。
というか、そういう需要がないというのが本当かもしれませんが。
-
Re:真空管ソケット＆怪しいモノ
たかじんさん、まるはさん
＞このお店って、昔、液晶工房とか言っていたような・・・ 勘違いかな？
＞パチンコ、パチスロあたりのカラー液晶と、シンクさせる基板とを扱っていたマニアックなお店。
いや、正直私は知りませんでした。
が、中国マイナーブランドとしては知る人ぞ知るという感じのようですよ。
＞＞特売品で\999でしたので、ついｗ
＞やすっ
USB-DDCとしてフルデジタルアンプに直結して使ってみましたが、
意外に、というかDACチップはPCM2704なのでなかなかですよ。
ＣＤ音質は十分確保できていますね。
＞ネットでは、しっかりと倍の値段ですね。
＞店で買える利点は、こういうのが手に入るからでしょうね。
確かにそうですね。
実際、店舗に足を運んだからこそわかることがありますね。
＞ルビコン社の電解コンデンサです。
＞田舎の店の棚には、何故かマザーボード修理用品とか書かれている謎の品物です。
私もコンデンサの背の高さを意識しながら、部品を購入してみました。
徐々にくみ上げてみたいと思います。
-
Re:真空管ソケット＆怪しいモノ
＞パチンコ、パチスロあたりのカラー液晶と、シンクさせる基板とを扱っていたマニアックなお店。
液晶キットとかあった店だと思いますが、液晶のみで枠をどうするか
それが問題でして、いつか解決方法があるだろうと思っているうちに
店がなくなっていました。
＞ＣＤ音質は十分確保できていますね。
なるほど。コネクタを逆に挿せば左右はOKということですね。
ものもちリストに追加ですね。
（しかし、ジグソーはどのようにして登録するのかいまひとつ分かっていません）
＞私もコンデンサの背の高さを意識しながら、部品を購入してみました。
時間あれば、今日中に手持ちが切れたスペーサを購入してきて
ケースの寸法を決めたいと思っています。
さて余裕があるかなぁ。
-
Re:真空管ソケット＆怪しいモノ
まるはさん
＞＞ＣＤ音質は十分確保できていますね。
＞なるほど。コネクタを逆に挿せば左右はOKということですね。
USB-DDCとして使うのでアナログ出力には手を入れてません。
どこかで見たなぁ・・・と思っていたんですが、ありました。
http://tyostd.exblog.jp/19840786/
L,R入れ替え改造してますね。
-
0ｄｂHyCAAの真空管ソケット
https://img.shitaraba.net/migrate1/6218.nwelec/0000337M.jpg
こんにちは初めて投稿します、丸型は購入したのですが手持ちの部品箱の真空管ソケットを加工してみました。セラミックなので欠ける心配が有りましたが、使い古しのニッパでガリガリ削り粗目のヤスリでゴリゴリ削ってみました。
基板が到着したら早速製作始めたいと思います。
http://http://45gs.blog.ocn.ne.jp/
-
動作報告
https://img.shitaraba.net/migrate1/6218.nwelec/0000338M.jpg
基板完成しました。
電気的には問題なく一発動作です。
只、オペアンプの抜き差しが困難、出来上がるまで考えても見なかったｗ
今回一番の難所はケースの製作、仕事場のフライスで頑張ろうと思います。
-
Re:動作報告
罰らさん こんにちは。
仕事が早いですね。 オペアンプは、後ろ側のC-ampから精密ドライバのマイナスを
差し込むと外れます。 V-ampだけを交換するのは至難の業かもしれませんね。
真空管も、意外とソケットが硬く簡単には抜き差しできません。
んまあ、ゆるゆるよりは良いのではないでしょうか。
フライス盤・・・ いいなあ。 私にはうまく操作できないけど orz.
45gsさん こんにちは。
おぉ。 削りましたか。 私も、基板に実装した後に削ってみました。
うまくヤスリが入らなくて難航しましたが、５分くらい格闘していたら、
オペアンプがまっすぐに挿せるようになりました。
-
ReRe:動作報告
C-amp諸共外すのが無難の様ですね
現在、V-ampをゆるめに挿してあれこれ聴き比べています。
オペアンプそれぞれ性格が違いますが真空管の影響なのか、
厚みのある音になるようですね。
なんと言うかこれ一台あれば、結構満足のいく音ではないでしょうか。
-
台風ですが・・・
https://img.shitaraba.net/migrate1/6218.nwelec/0000341M.jpg
https://img.shitaraba.net/migrate1/6218.nwelec/0000341_2M.jpg
https://img.shitaraba.net/migrate1/6218.nwelec/0000341_3M.jpg
みなさん
いかがお過ごしですか？
また、水害にあわれた地域の方々は本当にご愁傷様です。
関東にもいよいよ迫ってまいりました。
今日は一日家に引きこもりになると思います。
0dB HyCAAの作例もにわかに増えてきていますね。
私はちょっと忙しくて部品は揃えてあるのですが、まだ手についておりません。
早く聴いてみたいものです。
aitendoで買った\999のUSB-DACが発端になり、構成をいろいろと変更しています。
（といってもサブシステムですが･･･）
アイ･オーデータのBCT300Lという３波チューナー付きネットワークプレイヤーを持っているんですが、
もともとこれはアナログテレビのリサイクル目的で寝室に置いていました。
ふと気まぐれでサブシステムに組み合わせTOS（光）をフルデジタルアンプに直結し、
別室にあるNASのFLACデータを再生すると・・・
なぜか再生できましたｗ
TVも観れ、録画もOK、別室のTV録画も観れる。音楽再生のおまけつき。
サブシステムもPCレスの環境になりました♪
PCはリッピング利用のみで再生はお役御免です。
-
作動報告
https://img.shitaraba.net/migrate1/6218.nwelec/0000342M.jpg
https://img.shitaraba.net/migrate1/6218.nwelec/0000342_2M.jpg
何とか連休最終日完成、一発作動、手持ちの抵抗ちょっと大きくなりました〜、真空管ソケットの高さ以内に収まるように部品を選びました。オペアンプの組み合わせ、最良な真空管選び作った後もまた楽しみです。
http://http://45gs.blog.ocn.ne.jp/
-
re: re:
https://img.shitaraba.net/migrate1/6218.nwelec/0000343M.jpg
45gsさん、初めまして。
1/2W抵抗でも、収まるようですね。
45gsさんとたかじんさんも、真空管ソケット（セラミック）を削られたようですね。
私も最初はおっかなびっくりでしたが、意外と丈夫だなという事で、ガリゴリ
擦りました。
もっともオペアンプに当たらない程度が目標でしたので、わずか1mm程度
でしたが。
ちなみに、やっとジャックを入手しました。
思ったより小さいのと、取り付け穴が広めなので、若干位置修正が
必要でしたが、問題なく付ける事ができました。
＞サブシステムもPCレスの環境になりました
mr_osaminさんは快適な環境のようですね。
私はもっぱらパソコンとiPhoneから進化していません。
たかじん式ヘッドホンアンプもiPhoneから出力して安易に聞いています。（笑
-
Re:作動報告
45gsさん
一発動作とは、さすがです。
抵抗、コンデンサとこだわりの一品ですね。 全体の背が低くなると見栄えもいいです。
真空管も、オペアンプも交換すると音が変わるので、楽しいです。
罰らさん
＞なんと言うかこれ一台あれば、結構満足のいく音ではないでしょうか。
そう。 そこが問題です（笑 予想を上回る音がこんなに手軽にできるとは・・・
mr_osaminさん
＞アイ･オーデータのBCT300Lという３波チューナー付きネットワークプレイヤーを持って
こんなものがあるんですね。 私も音楽を聴くときにはＰＣを含めて他の騒音がでる機器を
入れておきたくはないです。 お古のＰＣでMPDをセットアップしましたが、
はやり騒音で、正確な音の評価ができていません。 んまあ、pentium４というのが
最大の問題点だとは思います。 ヤツはアイドリングでも大喰らいで、ＦＡＮ騒音も熱風も
すごい。というかひどい。
台風の中、私は家でドリルと金ヤスリで格闘した末、ついに穴を空けることに成功しました。
100均の棒やすりはポキっと折れました。 作例をご覧いただけると幸いです。
-
1/2Wは加工しました
まるは さん 1/2Wはさすがに足を直角にまげても刺さらなかったので事前に加工しました、こんな感じです基板から少し浮きます、並びのピッチも1/4W用なので4つ付けた後に扇型に広げました〜ヤフオクで7AU7新品2本500円で落札、面倒ですがヒーター７V供給で使えますかね？ヒーター電圧違いの真空管て色々あるんですね。
http://45gs.blog.ocn.ne.jp/
-
1/2W加工写真
https://img.shitaraba.net/migrate1/6218.nwelec/0000346M.jpg
https://img.shitaraba.net/migrate1/6218.nwelec/0000346_2M.jpg
写真忘れました
http://45gs.blog.ocn.ne.jp/
-
re: 1/2Wは加工しました
45gsさん。
サンヤハトのフォーミングツールでしたっけ。
以前つかっていたのですが、過度の使い方からか見事折れて以来
使っていません。
足の幅が綺麗に揃うので便利ですね。
もっとも、1/2Wとなると、Uターン？Jターンが必要なようですが。

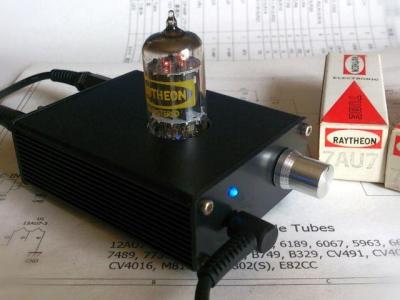

7AU7
面白い球を入手されたようですね。
ヒータ Series???? 7.0V0.3A
?????? Parallel?? 3.5V??0.6A
RCAのデータシートには、しっかりと載っていました。
ただ、0dbHyCAAで使うとなりますとヒータの電圧を
落とさなければなりません。
DCアダプターが実測12.2V程度なので
12.2-7.0=5.2V
5.2V/300mA=17.33Ω
近似値として16Ωの２W抵抗でドロップさせる必要がありますね。
真空管より抵抗の発熱の方が多くなりそうです。
P.S
ブログ見させていただきました。なんと、おしゃれ。かっこいい。
センスというのは真似だけでは身にならないのが分かりました。
私は真似できません。どうも泥臭くてやぼったくなってしまって。
悪魔のささやきですが...
百均に、シガープラグから5Vを取り出せる物か、同じく
シガープラグから携帯電話を充電できる物が売られています。
中の抵抗を少し変更するだけで出力を7Vにあげることは可能です。
ただ、ICが少しノイズを出すので、フィルター回路が必要に
なりますし、金属ケースに入れた方がよりベストと思います。
それ以外には...
オーソドックスに、３端子レギュレータで降圧するのも可能です。
ただ2Wもの電力を扱うので、ヒートシンクが必須ですが。
＞んまあ、pentium４というのが最大の問題点だとは思います
たかじんさん。
家でも一時期その石を使っていました。
知り合いからは「炎のペンティアム」と呼ばれていました。
なにせアイドリングでも熱いという、困った石ですし
半年たたないうちに、シリコングリスが硬化してしまいました。
おそるべし。
＞00均の棒やすりはポキっと折れました
ものすごい事になりましたね。
外は台風、家の中は大汗かいて大作業。
はて。作例はいずこに。
-
ネットワークプレイヤーなど
たかじんさん
音源を送り出すトランスレーターの選択肢は幾つかアプローチがあると思います。
（１）ＰＣを使う
一番、オーソドックスですね。
（２）音響メーカー品の専用機を使う
YAMAHA、Pioneer、ONKYO、DENON・・・いろいろ出ていますね。
（３）PCを使ったMPDを使う
（１）の派生ですが、違うのはPCがサーバー機能で動作することですね。
（４）ユニバーサルプレイヤーを使う
最近のBD再生プレイヤーは、DLNA機能を搭載しているものが増えてきました。
DSD再生機能を有するモデルも登場していますね。
（５）PC周辺機器を使う
（４）の派生ですが、音響メーカー以外でPC周辺機器メーカーから続々登場しています。
私は主に（３）（４）（５）を利用しています。
（１）はもっともベーシックな環境だと思いますが、リスニング環境でＰＣを再生機として操作するのは音楽を聴くモチベーションが下がってしまいます。
（これは自分の拘りかもしれません）
で、（５）の話ですが、（４）の派生ともいえますね。
私はOPPO社のBDP-95を使っていますが、こいつは何でも再生します。
搭載しているDACも最新のもの（ES9018S)でSACDのDSDデーターをダイレクトでアナログ変換するという代物です。
が、これだとちょっと大げさすぎる気がします。
PC周辺機器は、オーディオマニアからすると音に関する配慮に欠けていて、
まかりならん！
と、毛嫌いされそうですが、
アイ･オーデータ、バッファロー、プリンストン、プラネックスなどから発売されている
マルチメディアプレイヤーという類の製品のことです。
これらはCPUはARM社のRISCチップで、非力ですがインテルと比べて数段安いので多用されています。
ほとんどが台湾で基板製造されているので、ファームウェアが各社製品で動いてしまうくらい類似していますね。
また、CPUが非力な分、各種コーデックのデコードはハードウェア処理するので十分な性能が出ています。
これらは「Youtubeプレイヤー」として売られているので映像系の機器としてみられています。
これらには光デジタル出力がついているので、これをDACにつなぎます。
ここから先はオーディオの世界ですね。
私はプラネックス製のプレイヤーを買ったことがありますが、実売で\2,980でした。
また、ファンレス仕様でとても静かです。おまけに省電力。
インターネットラジオが使える機種もあり、とても使い勝手がよろしい。
WAV、MP3、AAC等、大抵の再生フォーマットに対応しています。
（が、FLACは対応機種が意外に少ないです・・・）
ますますＰＣ離れしてしまうのはこの理由からなんです。
-
Re:作動報告
45gsさん
完成おめでとうございます！
パーツにもいろいろと拘りがあって、興味深く拝見させていただきました。
写真を拝見して、
「あれ？もしかしてEVOXのフィルムコン？」
と、思っていてブログを拝見したところ、
NFJさんのデジアンも製作されていたんですね。
（だから？というわけではないかもしれませんが･･･）
ここでもNFJさんのキット製作者がおられるとは、どうも世界が狭いようですｗ
YDA138ケースにTA2024基板の組み合わせとは！
渋すぎです。
-
ドリルと金ヤスリで格闘
たかじんさん
台風の中、お疲れさまでした。
早速、作例を拝見しました。
やりましたね！
Ｒコアトランスの仕様を活かした作例と思います。
やはり１Ｕでスッキリ収まるととてもキレイです。
ＬＣＤの穴は相当大変だったと思います。
その他は、既存をうまく利用されていますね。
ベージュのケース色はオリジナルと思いますが、とても上品な色合いと思います。
-
(無題)
https://img.shitaraba.net/migrate1/6218.nwelec/0000351M.jpg
mr_osaminさん
最初は秋月のHPAアンプケースに入れようと考えましたがさすがに薄過ぎるのであきらめました。
そこで思い立ったのがYDA138のケースです！微妙にボリューム位置が違うのですが・・・
基板の左右を少々削るとYDA138のレールにぴったり収まりましたよ！イヤフォンジャックは四角ですが位置がぴったり合います、基板の奥行きがケースより短いのでリア側のACと入力はわずかにケーブルで延長してR.LのRCA端子の穴が使えます、SP出力の四角い穴はアルミテープでふさぐ予定、NFJさんで穴あけ加工なしのYDA138のケースがスポットで出ていたのを買うんでした。
何とかこのケースに入れてみたいと思います、
http://45gs.blog.ocn.ne.jp/
-
(無題)
45gsさん
0db HyAA基板が発表される前までは、YDA138ケースが使えたらステキだなと思っていました。
結局、寸法的に無理なのと上蓋一体型なので、自分で真空管の穴あけは無理でした。
TA2020を詰め込む強者もいるようですね。
-
(無題)
45gsさん
あっ！
投稿記事の写真は！
良く見たら、見事収まっているではないですか！
基板を少し削ればいいんですか！
穴あけさえうまくいけば収まりそうですね。
スゴイ。
このケース、安いですし、加工さえうまくできれば面白いと思います。
-
YDA138ケース
45gsさん
何度も追伸ですみません。
＞SP出力の四角い穴はアルミテープでふさぐ予定、NFJさんで穴あけ加工なしのYDA138のケースがスポットで出ていたのを買うんでした。
即完売でしたものね。
アクリル板を使えば加工簡単ですから、そういう手もありますね。
ご存じない方のために、こちらを参照ください。
http://page21.auctions.yahoo.co.jp/jp/auction/j242957040?u=;nfj_2009
-
re;ドリルと金ヤスリで格闘
製作例集＆勝手リンクに、1UケースにLCDが表示されているので
すごいものだと思っていましたが、Takazineさんてどなただろうと
思っていました。
たかじんさんだったのですね。これまた大変失礼いたしました。
どうも頭が硬直化してきているのか、単に栄養が回っていないのか
認識能力が低下しているようです。
1Uケースは、違和感無く収まっているようですね。
まるで市販品のようです。
しかし鉄板は、うんざりします。
-
Re:re;ドリルと金ヤスリで格闘
まるはさん
たかじんさんご本人の作だけあって、配線関係とか参考になりますね。
入力側のXLRはアンバランス接続として使っているのでしょうか？
写真からはそう見えますが・・・
-
市販のヘッドホンアンプ
いろいろあるんですねぇ・・・
http://buyee.jp/item/yahoo/auction/g120738530/lang/en/rc/yaucc
-
アクリル加工
アクリル加工もいいですね。
セミオーダーもしくはフルオーダーで。
こういう感じで
http://fixerhpa.blog.fc2.com/blog-entry-135.html
磨き仕上げ等オプションを追加すると、加工賃は跳ね上がりますが。
-
Re:re;ドリルと金ヤスリで格闘
＞たかじんさんご本人の作だけあって、配線関係とか参考になりますね。
セオリーどおり、電源ラインと信号ラインが分けられていますね。
参考になります。
＞入力側のXLRはアンバランス接続として使っているのでしょうか？
たかじんさんの説明がないと、はっきりしませんが、
VOL-12とSEL-12の基板が使われているので、アンバランスのような
感じですね。
そしてパネルについているツマミ。非常に気になります。
＞市販のヘッドホンアンプ
こうみると様々な物があるようですね。
出来れば金属ケースに入れられた物の方が、ノイズに強いようです。
-
Re:アクリル加工
mr_osaminさん
あぁぁ。。 っと 実はaizzakさんとメールにて アクリル板を作るのはどうかと
お話をしていました。 先週あたりです。
１枚とかでオーダーすると、結構、単価が高くなりますので、何人か集まるのでしたら
オーダーしても良いかもというところではありました。 ただ、人によって色が違ったり
するのは難しそうです。 同じ色、同じ厚み、同じ形状で10人くらい集まれば
2000円前後という感じです。 また、ビスやスタッドはご自身で用意する形になります。
とりあえず、見積もりだけでもとってみましょうかね？
上下で真空管の穴の有無が違うので、単純に２種を頼むと高くなりますが、
その辺、まとめられるのかも問い合わせて、安くなるようでしたら進めようかと思います。
んまあ、2000円でも基板単価より高いのでどうしようか迷っていますが・・・
みなさんの意見はいかがでしょう？
＞入力側のXLRはアンバランス接続として使っているのでしょうか？
その通りです。 RCAジャックがつかないので仕方なくという感じです。
この穴の形状でRCAジャックもあるので、それを買えば良いのでしょうけどね。
ご覧のようにスペースには余裕があるので、SEL-12もセットできるのですが、
それはまたの機会ということで、こんな仕上がりです。
もしかしたら、トランスをもうひとつ載せて、MUSES72320の電源を独立させるかも
しれません。 気分しだいです。
＞Takazineさんてどなただろうと思っていました。
すみません。 ひらがなでも良かったのですが、なぜかカッコつけてしまいました（笑
-
Re:Re:アクリル加工
たかじんさん
＞あぁぁ。。 っと 実はaizzakさんとメールにて アクリル板を作るのはどうかと
＞お話をしていました。 先週あたりです。
なるほど、そうでしたか！
私自身は、以前から言っていたようにケーシングが大変ということですので、
頒布か共同購入という手段はとても有効だと思います。
ネットで仮見積もりを取りましたが、真空管用の穴空けは除いて２枚で2,500円くらいでした。
（研磨、等幾つかオプションを加えて）
＞んまあ、2000円でも基板単価より高いのでどうしようか迷っていますが・・・
自作ではケース、トランスあたりが一番コストがかかるので、
個人的には割安ではないかと思います。
-
LEDなど
https://img.shitaraba.net/migrate1/6218.nwelec/0000362M.jpg
0dB HyCAAの製作をされる方の多くは、真空管の真下からLEDでライトアップしたいと
考えていらっしゃるのではないかと思います。
私もその１人です。
何色にしようかな･･･
まずはLEDを購入しないと、
というわけで、レッド、イエロー、グリーンの３種類を買ってみました。
スタンレーの3889Sシリーズです。
ぺるけさんのアンプ系では定番となっている型式ですね。
ちょいとスモークがかかっていて、明るすぎず（まぶしすぎず？）上品な色合いと光量です。
-
Re:Re:Re:アクリル加工
https://img.shitaraba.net/migrate1/6218.nwelec/0000363M.jpg
http://akizukidenshi.com/catalog/g/gP-05657/
-
Re:有料番組を無料視聴できるCYBER-CASについて889
という広告のようですね。
たかじんさん、消去＆通報したほうが良いかもしれませんね。
-
Re:Re:Re:アクリル加工
アクリルは難物です。切ろうとすると硬いし、高速回転する物では
溶けて歯に付くしで素人工作では綺麗な仕上げにするのは大変です。
＞ボリューム用透明つまみ（クリアーツマミ）
＞
＞一度固定すると外れないように設計されております、
＞仮止時奥まで押し込まないようにご使用下さい。
っと、秋月で説明されていますが、どういう設計なのでしょうね。
単に内部がテーパー状になっているだけなのでしょうか？
＞スタンレーの3889Sシリーズ
細めで、はかま付きのLEDが少なくなったというか、ほとんど
見かけなくなった気がします。
秋月にあるだろうとタカをくくっていたら、在庫がないとは。
共立にもマルツパーツにもない商品があるのですね。
意外でした。
結局、ケースに使うのは今の製品ではなくて、十何年前に袋で買った
暗い3mmのLEDを使っています。
20mA流しても、こんなに暗いの？っていう明るさです（笑
今の超高輝度とかで明るすぎますし。
＞その通りです。 RCAジャックがつかないので仕方なくという感じです。
1U用のジャックは、こういう形状で付けられているのですか。
初めて見ました。
1個当たりの値段も高そうですね；；；
＞すみません。 ひらがなでも良かったのですが
電脳硬化症？の私は、みごとひっかかりました（爆笑
-
Re:Re:Re:Re:アクリル加工
まるはさん
＞アクリルは難物です。切ろうとすると硬いし、高速回転する物では
＞溶けて歯に付くしで素人工作では綺麗な仕上げにするのは大変です。
アクリルといえど、厚みのあるものはやっかいですよね。
たかじんさんの共同購入企画は是非実現していただけると嬉しいです。
以前からこの掲示板でも書きましたが、ケーシングはコストと難易度の点で初心者がもっともつまづくポイントです。
また、HyCAAは頒布数も伸びているということなので、なおさらニーズが高いと思います。
ちなみに、私個人でアクリル板は手配してみるつもりです。
ちょっとこだわりたい点があるので。
また、厚みですが、5mmあると１枚あたりの重量が300gくらいになるようです。
２枚重ねで600g
ここまでくると意外と重量感があって全体の質感が上がると思います。
また、少し太いケーブルを接続した場合にもある程度重量がありますから、ケーブル負けしない作りができますね。
LED照明もつけて、アクリルでスケルトン状態にできれば満足度も上がるのではないでしょうか？
＞っと、秋月で説明されていますが、どういう設計なのでしょうね。
＞単に内部がテーパー状になっているだけなのでしょうか？
そのようですね。
けれど、外れないという表現は大袈裟かもｗ
＞秋月にあるだろうとタカをくくっていたら、在庫がないとは。
＞共立にもマルツパーツにもない商品があるのですね。
＞意外でした。
調べてみればわかりますが、ありません。
私は自分の足で探して見つけました。
在庫は常備されていますので、時々まとめ買いしています。
-
Re:アクリル加工
https://img.shitaraba.net/migrate1/6218.nwelec/0000368M.png
＞また、厚みですが、5mmあると１枚あたりの重量が300gくらいになるようです。
私も、同様にHyCAAが基板だけだと軽すぎるのをどうにかならないかと思っていました。
5mmで見積もりしてますが、いい値がしそうです。 枚数で稼ぐとどうなるか・・・
＞ボリューム用透明つまみ（クリアーツマミ）
このシリーズ、気になっています。 というのは、プッシュスイッチつきのものがあるからです。
MODEボタンとロータリーエンコーダが1つの部品で済みますから、ケース加工もラクです。
ちなみに、操作もラクになりそうです。
あと、ボリュームに使うなら軸形状に注意が必要ですね。
＞たかじんさん、消去＆通報したほうが良いかもしれませんね。
ええーっと。 どこにあるのでしょうか・・・ 見当たりません。 teacupさんの自動消去？
＞1個当たりの値段も高そうですね；；；
XLR端子の値段は500円くらいから1500円くらいと幅がありますね。
必要な穴の大きさが大きく、ケース加工はかなり大変です。 それこそシャーシパンチが
必要かもしれません。
-
Re:Re:アクリル加工
たかじんさん
＞私も、同様にHyCAAが基板だけだと軽すぎるのをどうにかならないかと思っていました。
＞5mmで見積もりしてますが、いい値がしそうです。 枚数で稼ぐとどうなるか・・・
いい値になりますよね。
けれど、5mm厚は良い線だと思いますよ。
＞＞ボリューム用透明つまみ（クリアーツマミ）
＞このシリーズ、気になっています。
秋月で、ロータリエンコーダー（＋LED）の組み合わせがあって、
これも気になっています。
VOL-12用という意味ですが･･･
＞ええーっと。 どこにあるのでしょうか・・・ 見当たりません。 teacupさんの自動消去？
なんだか自動消去されたみたいです。
添付画像はアクリル板のイメージでしょうかね。
ありがとうございます。いただきますｗ
基板ぴったりの大きさも良いのですが、一回り大きいサイズでも良いと思っています。
-
Re:Re:アクリル加工
mr_osamin さん
アクリル板の重さは300gではなく30gじゃありませんか？ 0.03kgって表示されます。
ふちも磨き上げにして、5mm厚、穴あけすると、やっぱりそれなりの価格ですね。
調べると、材質が2種類あるようです。
キャスト と 押し出し。
まるはさんの言うようにドリルで融けてしまうのは押し出し材のようです。
キャストは硬度があって切削加工やレーザ加工に向くらしいです。
ついでにキズもつきにくいとか。 ただ、材料単価は押し出しの２〜３倍！？
せっかく作るのですから最後の数百円をケチらないで、キャスト材、磨き上げで行きたい
ですよね〜 枚数を20〜30枚ぐらい積んでも上下ペアで1500〜1600円くらいになりそうですが。
＋送料も別途かかるようですので、配布は＋100〜200円（送料含み）といったところでしょう。
＞基板ぴったりの大きさも良いのですが、一回り大きいサイズでも良いと思っています。
この図面で、基板外形から＋2mmくらい大きくなっています。 デザイン的には左右は+10mmくらい
大きくしてもよいかもしれませんね。 前後はコネクタとボリュームがあるので適度に
止めておかないと使いにくくなる可能性もあります。
まるはさん
＞そしてパネルについているツマミ。非常に気になります。
このつまみ、どこで買ったのか憶えていません。 15年くらい前に秋葉原のジャンク屋で
購入したんだと思うのですが・・・ ラジオ会館あたりか。ガード下か。
-
Re:アクリル加工
https://img.shitaraba.net/migrate1/6218.nwelec/0000371M.jpg
https://img.shitaraba.net/migrate1/6218.nwelec/0000371_2M.jpg
＞また、厚みですが、5mmあると１枚あたりの重量が300gくらいになるようです。
意外に重いですね。
逆に重いと動かないので使い勝手は良いと思います。
ただ、裏板の底にはゴム足が必要ですね。
滑り留めと、机に傷が入るのを防ぐためですが。
2mm厚か3mm厚あれば十分でしょう。百均に売っているようでした。

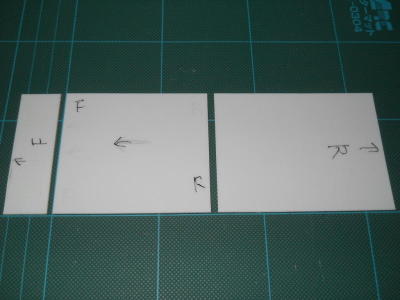

＞基板ぴったりの大きさも良いのですが、一回り大きいサイズでも良いと思っています。
好き勝手プラ板工作で、ケースを作っていますが、基板を計っていて
若干オフセットしている事に気づきました。
ボリューム側から基板を見て左が30mmで右が31mmでした。
どちらにしても、基板に合わせて作るので1mmほどオフセットする事で
真空管がほぼ中央に来ると思います。
最悪基板を1mmほど削ってもいいのですが、何か切った貼ったが
もったいないので、そのまま使う事にしました。
自作でしたら、さっさと右1mmをハンドニブラで削っていますが（笑
＞秋月で、ロータリエンコーダー（＋LED）の組み合わせがあって
そういえば、見たような記憶があります。確認してみます。
-
Re:Re:Re:アクリル加工
たかじんさん
＞アクリル板の重さは300gではなく30gじゃありませんか？ 0.03kgって表示されます。
あ！
地球の重力はどこでも同じでしたね。（苦笑）
＞せっかく作るのですから最後の数百円をケチらないで、キャスト材、磨き上げで行きたい
＞ですよね〜 枚数を20〜30枚ぐらい積んでも上下ペアで1500〜1600円くらいになりそうですが。
＞＋送料も別途かかるようですので、配布は＋100〜200円（送料含み）といったところでしょう。
私欲と経済合理性のせめぎ合いになってきましたね（笑）
ここからが面白いですね。
あ、これ商品開発ですね。
売れる価格、売りたい価格、価格設定だけは間違いないようにしませんと。
＞前後はコネクタとボリュームがあるので適度に
＞止めておかないと使いにくくなる可能性もあります。
今ちょっと悩んでいるのは、本当はRCAジャックつけたいんです。
一応、RCA−＞ミニのケーブル買ってきたんですけど。
背面に羽のようなものをつけてそこにジャックつける？
-
YDA138ケース加工
https://img.shitaraba.net/migrate1/6218.nwelec/0000373M.jpg
アクリル加工話題の中お邪魔します、YDA138のケース加工始めました、一番厄介な真空管の穴開けから始めました、道具が無いので８ｍｍのドリルで穴を開け、地味にリーマで１６ｍｍまで広げ、その後●やすりを穴に合わせグルグル回して２０ｍｍまで広げました！トンネル状のケースなので穴が上下貫通しています〜下の穴は放熱用と言う事で・・・フロント、リアパネルはアクリルパネルで加工しようかと思います。
http://45gs.blog.ocn.ne.jp/
-
Re:YDA138ケース加工
45gsさん
やりましたね！
すばらしいです。
何がすばらしいかと言えば、私は上下貫通させないと無理、と思ったのです。
が、
45gsさんは、「両方とも空けちゃえばいいじゃない」と考えたところです。
これは、私の発想にはありませんでした。
ですね、空けちゃえばよかったんです。
新しい道（未知？）を開ける方はそういう発想をするんでしょうね。
-
Re:Re:Re:Re:アクリル加工
たかじんさん
45gsさんの発想をアクリル板に応用すると、
「両方空いていてもいいじゃない！」
となります。
コストダウンの発想ですね（笑）
-
アクリル板
たかじんさん
みなさま
こんばんは。
アクリル板、ニーズはありますかね？
ちなみに私はここの自動見積もりで計算してみました。
http://www.acry-ya.com/acry-ya_new/semiorder/order_ita_form.htm
10名くらいだと2000円くらいになってしまいますが20名集まれば1250円くらいで出来そうです。
15名だと1400円ちょっと位かな。（送料など入れないで。）
天板は４隅にビス穴、中央に真空管用の穴（直径２５ｍｍで計算）。 厚さ３mm。 ガラス色。
底板は厚さ５ｍｍ。 黒色。 ４隅にビス穴。
カット面研磨加工済み。
というものです。（個人的好みで見積もりです。）
完成予想図としては mr_osamin さんがリンクで張って頂いた様な形になります。
真空管の穴あけが意外と高いです。
枚数を稼ぐため上下同じデザインで真空管の穴を両方に開けてしまうといいと思ったのですが、意外と費用は変わりませんでした。
ヘッドホンジャックもボリュームも電源コネクターも全て基板上にあるのでこれだけでもかなり格好良いのではないかと思います。
これならケース加工が自信の無い方でも完成品に仕上げられて良いのではないのでしょうか？
ただし注意が・・・コンデンサーを小さいものにしなくてはもっと穴を開けなくてはいけなくなるので費用は凄く高くなります。
私はこの前の作品例では表には４７０μF 容量を稼ぐため裏から１０００μF をパラっています。
０ｄBHyCAAの基板を購入された方、如何でしょうか？
-
Re:アクリル板
aizzakさん
＞アクリル板、ニーズはありますかね？
私はあると思いますよ。
少なくとも私にはｗ
＞ちなみに私はここの自動見積もりで計算してみました。
私も同じサイトでシミュレーションしていました。
＞というものです。（個人的好みで見積もりです。）
天板は透明、底板は黒、ですか？
＞完成予想図としては mr_osamin さんがリンクで張って頂いた様な形になります。
六角金属スペーサー 20〜25mm（天板）
同 5mm（底板）
ゴム足
くらいのサンドイッチ構造かなと想定しています。
＞枚数を稼ぐため上下同じデザインで真空管の穴を両方に開けてしまうといいと思ったのですが、意外と費用は変わりませんでした。
そうでしたか、少しは下がると期待していたんですが。
＞ただし注意が・・・コンデンサーを小さいものにしなくてはもっと穴を開けなくてはいけなくなるので費用は凄く高くなります。
音響用コンデンサだと大型化するので、高さが30mmとかあるとちょっときつくなりますね。
そうなると選定部品にもある程度制約が出てくると思います。
入手性の高いパーツで推奨品を決めておくと親切ですよね。
私個人はアクリル板（上下）単体で\2,000以下に収まれば問題なく「買い」です。
-
ぺるけ式HPA Ver.up
たかじさんさん
Ver.3がマイナーバージョンアップしたようです。
http://www.op316.com/tubes/hpa/version3.htm
抵抗の回路定数が３か所変更になったのみ、というシンプルなものです。
FET式差動ヘッドホンアンプ Simple Versionもかなり話題になっていますね。
http://www.op316.com/tubes/hpa/simple-hp.htm
鬼のようにシンプルな回路ですね。
興味あります。
-
Re:ぺるけ式HPA Ver.up
mr_osaminさん
なるほど。 バージョンアップは、ダイヤモンドバッファの定数変更が主なところでしょうか。
もうひとこい。ヘッドホンのGNDリターンはデカップリングのGNDまで移動して
もらいたかった。 orz...
それでも、出力の低インピーダンス化は、30Ωや、16Ωと低いインピーダンスのヘッドホンへの
対応力が増すように思います。
シンプルバージョンは、NFB回路から可変抵抗を撤廃したのは良いと思います。
出力はダイヤモンドバッファから1段プッシュプルへと退化したのでインピーダンスは
上がります。 MDR-CD900のように鳴らしやすいヘッドホンだったら大丈夫なのかもしれませんね。
-
Re:アクリル板
mr_osaminさん aizzakさん みなさん
何社かに見積もりを依頼したところ、
キャスト材 5mm厚 磨き上げ 角のＲつけ という仕様で 25セット
1500円くらいで提供できそうです。
最初はガラス色と思っていましたが、LEDが青や緑系の発色は邪魔されないものの、
オレンジや赤などの暖色系の色がくすんでしまうため、あえて透明にしました。
お楽しみに！
押出し材とキャスト材は、随分とちがうらしいです。 例えば製図用の三角定規などは
キャスト材で作られていて、しっかりとした硬度とキズの付きにくさで差がでます。
しかも、今回は発熱する真空管の傍に配置するため、キャスト材は必須としました。
aizzakさんが見積もっているサイトもキャスト材がありますので、それで概略の
価格をみてみると分かります。
加工費が多くのウエイトを占めるので、最終的な金額は数百円の差です。
オリジナルで製作依頼される方も、押出しではなくキャスト材で作られたほうが良さそうです。
-
ケース穴開けしました。
https://img.shitaraba.net/migrate1/6218.nwelec/0000381M.jpg
こんばんは〜YDA138のケースを利用して穴開けしました、パネルはちょうど良い色のプラが家に有ったので・・・後はヤスリで仕上げれば完成です、ケース内に余裕があったので電解コンデンサを少々大きく、カップリングコンデンサをERO製 MKC1862に替えました。
基板のサイズに合わせて今度はケースの輪切りも考えましたが辞めましたのでリアのACと入力ジャックは外してわずかです下ケーブルでパネルまで延長します。
オマケにリアに電源スイッチも・・・
http://45gs.blog.ocn.ne.jp/
-
アクリル板
たかじんさん
アクリル板、いよいよですね。
でも、5mm厚 磨き上げ 角のＲつけ で１５００円くらいはかなり頑張った価格ではないですか。
期待大です。
すぐに売り切れてしまいそうですね。
mr_osamin さん
基板に使用する（アクリル板に使用できる）コンデンサーは確かに「音響用・耐電圧・容量」を考えるとそれほど種類は多くないですね。
高さのあるものを使うとせっかくの真空管がアクリル板でずいぶん隠れてしまいます。
ちなみに私は千石で扱っているこれ。音も気に入っていますし、ソケットの高さに近いものにしました。
http://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=8AUD-NTHH
Ｃ５/６ には容量不足なので同じものを裏に追加しても良いかも知れませんね。
裏に追加しても直径が１０ｍｍなので高さにはあまり影響しないと思います。（ただし１０ｍｍのスペーサーだけだとわずかに浮き上がってしまうかもしれません。その場合はワッシャーなどを入れればちょうどになるかとおもいます。）
-
Re:アクリル板
たかじんさん、aizzakさん
いよいよまとまってきましたね。
楽しみです♪
しかし、頒布価格としてはイイ感じに落とし込めましたね。
お金をかければいろいろとできるんですが、凝りすぎると現実感が無くなってしまうので。
＞ちなみに私は千石で扱っているこれ。音も気に入っていますし、ソケットの高さに近いものにしました。
私も同じです。
ただ、C5C6はnichikonのHZを使おうと思っています。
1000uFだと高さは実寸で15mmです。
こちらも千石に在庫があります。
-
トランスレーターなど
https://img.shitaraba.net/migrate1/6218.nwelec/0000384M.jpg
http://cubox-i.com/
-
Re:アクリル板
mr_osamin さん aizzakさん
＞お金をかければいろいろとできるんですが、凝りすぎると現実感が無くなってしまうので。
押出し材は、まるはさんが仰っていたように、ドリルで穴を空けようとしただけで、溶ける材料
ですから、要注意です。 安いから・・というだけで安易に選択しない方が良いですね。
アクリルのキャスト材は、本来は高いです。 が、色々な業者をあたって
真空管の穴のあり／なしをまとめて処理していただいて、どうにか実現の目処がつきました。
そういう理由で上下とも同じ材料・厚さです。
千石で売っている東信の銀色のヤツは、評判いいですね。
470uF/16Vでも高さ12.5mmなので低いです。 部品表にも追記しています。
電源デカップリングの方は、実は、容量は適当なんです（笑
使うDC電源のノイズによって、必要なサイズが変わってくるからです。
最低でも470uFは欲しいですが、その上1000uFを2200uFにしたからと言って音が良くなる
という訳ではありません。 それよりコンデンサの種類による音の違いが大きいと思います。
45gsさん
ぴったりのケースいいですね。 この穴はどんな工具を使用したのでしょうか？
いつも穴あけで悩みます。 リーマーでは綺麗にできないですし・・
＞カップリングコンデンサをERO製 MKC1862に替えました。
EROって、とても高音質という噂は聞きますが、売っているのを見たことがありません。
読みは「エロ」でいいんでしょうかね？ EROのコンデンサ。略してエロコン。？？
-
エロコンについてｗ
たかじんさん
横やりですが、
＞＞カップリングコンデンサをERO製 MKC1862に替えました。
＞EROって、とても高音質という噂は聞きますが、売っているのを見たことがありません。
＞読みは「エロ」でいいんでしょうかね？ EROのコンデンサ。略してエロコン。？？
私はここで購入しています。
http://storeuser3.auctions.yahoo.co.jp/jp/user/nfj_2009
45gsさんもここで購入されているかもしれません。
通販ですが、送料も安いですし、結構面白いパーツを扱っています。
-
Re:アクリル板
たかじんさん
＞真空管の穴のあり／なしをまとめて処理していただいて、どうにか実現の目処がつきました。
＞そういう理由で上下とも同じ材料・厚さです。
結構、業者によって違うんですね。
自分だけの１品にこだわりたいところですがｗ
やはり、コスト高は避けられないので･･･
アルミケースも同様ですね。
＞千石で売っている東信の銀色のヤツは、評判いいですね。
＞470uF/16Vでも高さ12.5mmなので低いです。 部品表にも追記しています。
そうですね。
東信でもハイグレード品なので、ちょっとお高いですね。
普段は低ESRでも東信の一番安いやつしか使いません。
なので、ずっとこれを使っていると別のモデルを使ったときの音色の違いがわかってきますね。
＞ERO製 MKC1862
http://page14.auctions.yahoo.co.jp/jp/auction/s341031568?u=;nfj_2009
実は私も手持ちがあるので、どうしようかな･･と思ったんですが、
まずはWIMAにします。
WIMAは千石に行けばザックザック売ってますから入手しやすいと思いますね。
-
MUSES72320 電子ボリューム基板 VOL-12/SEL-12について
たかじんさん
遂に在庫１セットを残すのみとなっているようですが、
追加製作の予定はありますか？
なければ、ポチりますが･･･
-
HyCAA
https://img.shitaraba.net/migrate1/6218.nwelec/0000389M.jpg
https://img.shitaraba.net/migrate1/6218.nwelec/0000389_2M.jpg

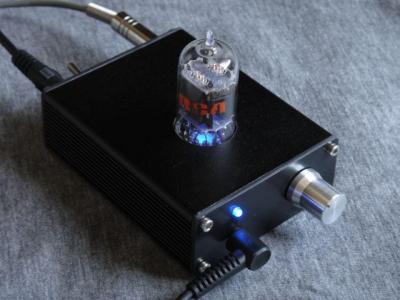

パネルをプラにしたので早目にできました〜YDA138→TA2024→HyCAAこのケースは色々使えて安いので穴開けなしで販売してほしいです、
http://45gs.blog.ocn.ne.jp/
-
コンデンサ
http://page14.auctions.yahoo.co.jp/jp/auction/s341031568?u=;nfj_2009
http://45gs.blog.ocn.ne.jp/
-
Re:アクリル板
mr_osaminさん
＞結構、業者によって違うんですね。
違うと言っても単価で200〜300円くらいの違いですね。 それに送料が違っているくらい。
２５セットは、こちらから発送する送料も考えると、ほぼ原価です。
一通でも郵便事故が起こると赤字です（笑
まあ、共同購入というスタンスですね。
今年に入ってから頒布している基板で２枚ほど行方不明になっているのと、私が送って
もらった物が届かないという郵便事故が起きています。
どうなっているんですかね？ 基板はスペアを送れば済むのですが、数十年前に
製造を終えた真空管７本が・・・（涙
＞WIMAは千石に行けばザックザック売ってますから入手しやすいと思いますね。
なるほど。 千石電商もあなどれないですね。
ちなみに、一般的にはポリプロピレンのフィルムコンデンサが音質が優れていると言われています。
エロコンはポリカなんですね。 あまり例を見ないです。
電子ボリューム基板は、資金がまとまったらまた作りますよ。 そのうち。
現在トランスとアクリル板で資金切れです。
次世代CuBoxは、私も注目しています。 i.MXは、i.MX21のころからフリースケール（元モトローラ）
さんに色々とお世話になっていました。 近年は関わりがなかったのですが、随分と進化した
ものだなと思っています。
-
Re:コンデンサ
https://img.shitaraba.net/migrate1/6218.nwelec/0000392M.jpg
http://item.rakuten.co.jp/ik21/ho-k-83?scid=af_pc_etc&sc2id=287477677
-
CuBox
mr_osamin さん
こんにちは。
実はわたしもＣｕＢＯＸとＡＬＩＸ両方使っています。
メインはＣｕＢｏｘです。
私も「これは！」と思ったのですが、今度の新しいモデルはみみず工房さんのイメージファイルでは動かないらしいです。
私には修正できる力量は無いので不可能ですが、たかじんさんならもしかしたら・・・
なので、みみず工房さんのイメージファイル使っている方は購入には注意が必要そうです。
＞エロコン
以前アキバの海神無線でエロコンの事訊いたとき確か英語的発音で「イー・アール・オー」と言っていたような気がします。
今はフィルムコンだと第一選択はＥＣＨＵですが次は「エロコン」です。
-
なんとも・・
たかじんさん
完成した日にブランクパネル再販とは！７V仕様用に買わねば！
http://45gs.blog.ocn.ne.jp/
-
Re:CuBox
たかじんさん、aizzakさん
＞次世代CuBoxは、私も注目しています。i.MXは、i.MX21のころからフリースケール（元モトローラ）さんに色々とお世話になっていました。
＞近年は関わりがなかったのですが、随分と進化したものだなと思っています。
なるほど、そうだったんですね。
しかし、いろんなものが出てくるものですね。
デジタルオーディオ系もドッグイヤーで、コストダウンのスピードが半端ないです。
スピーカーなど既に枯れた技術の機材はともかく、PC、DACなどデジタル系はあっという間に陳腐化してしまうので、高価な機材を買うのには腰が引けます。
＞実はわたしもＣｕＢＯＸとＡＬＩＸ両方使っています。
＞メインはＣｕＢｏｘです。
をを！ここにもユーザーがｗ
Alix、CuBoxにUSB-DACは何を組み合わせていらっしゃるのですか？
ハイレゾ系のDACの何を組み合わせるか検討しているところです。
＞なので、みみず工房さんのイメージファイル使っている方は購入には注意が必要そうです。
んー、たぶんみすず工房さんから新しいイメージファイルが出てくるのは時間の問題ではないでしょうか？
今回は一気に４モデル出てくるわけですが、私ならローエンドのCuBox-i1のRedにします。
-
Re:なんとも・・
45gsさん
既に販売開始になってますね！
しかし、偶然とはいえ・・・ｗ
YDA138ケースにうまくまとまりましたね。
作例の１つとしてはとても参考になるのではないでしょうか？
リーマで空けるのが一苦労ですが、YDA138ケースはブランクパネル込でも\1,000程度なので
オススメだと思います。
けれど、ブランクパネル完売は時間の問題でしょうね。
-
Re:CuBox
mr_osamin さん
こんばんは。
＞Alix、CuBoxにUSB-DACは何を組み合わせていらっしゃるのですか？
Alix は基本特に繋いでおらず、DACをテストするときに使っています。
CuBoxがメインですがこれにはDDCにWAVEIO, I2S出力で藤原さんのDAC9018Dに繋いでいます。 I/Vに同じく藤原さんのディスクリIV変換差動合成基板を使っています。 そしてVOL-12,HPA-12に繋ぎヘッドホン再生専用にしています。
＞んー、たぶんみすず工房さんから新しいイメージファイルが出てくるのは時間の問題ではないでしょうか？
私も期待しています。
アップされたら新しいCuBox即買います。（私も色はREDかな。）
-
Re:Re:CuBox
aizzakさん
早速、ありがとうございます。
＞CuBoxがメインですがこれにはDDCにWAVEIO, I2S出力で藤原さんのDAC9018Dに繋いでいます。 I/Vに同じく藤原さんのディスクリIV変換差動合成基板を使っています。 そしてVOL-12,HPA-12に繋ぎヘッドホン再生専用にしています。
なるほど・・・
私もXMOS系にしようかなと考えていたところです。
VoaygeもXMOS系ならうまく認識できると思いますので。
9018ですかぁ〜、やっぱりイマドキならそうなりますよね。
私の場合、BDP-95に一応、9018がのっかっているのでとりあえずそれで良しとしています。
最近、DEQ2496を買ってデジタル系のド真中に置いていろいろといじってみようと思っています。
が、そろそろVoyageMPDの出口も入れ替えようかと思案していたところです。
参考になりました。
ありがとうございます。
-
HyCAA改造中
こんにちは、ブログに「ヒーター電圧7V&12V切り替え改造を思案」と朝にUPしたんですが・・・
ある物に気づきケースの加工、積み重ねなしに７V,１２V切り換え今、改造中です夜までに出来そうです〜
果たして7AU7はちゃんと使えるのか不安ですカソード電圧とか規定以下だったら他に球が無いので・・・もう少し頑張ります。
http://45gs.blog.ocn.ne.jp/
-
HyCAA、ヒーター７V化改造
https://img.shitaraba.net/migrate1/6218.nwelec/0000400M.jpg
https://img.shitaraba.net/migrate1/6218.nwelec/0000400_2M.jpg

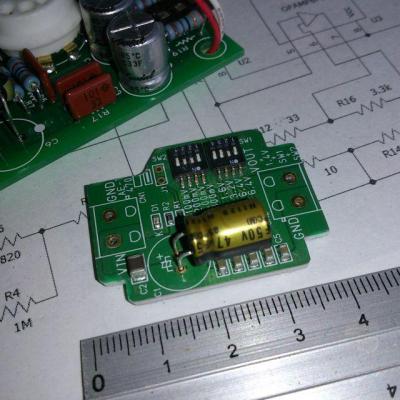

こんばんは、ケース無加工で７V,12V化完成、電圧を変える時は基板を取り出す作業が有りますが・・秋月の可変電源キットをこの小さなケースに組み込みました！
レイセオンの7AU7はヤフオクで新品が2本５００円とお買い得でした、音も問題なく動作しました。ケースを開けずに電圧切り替えできるようにさらに考えます。
詳しくは明日ブログにUPしますYDA138のケースHyCAAにぴったりです。
http://45gs.blog.ocn.ne.jp/
-
Re:HyCAA、ヒーター７V化改造
45gsさん
＞秋月の可変電源キットをこの小さなケースに組み込みました！
早いっ！
ハイブリッドな構成になりますね。
HyCAAの新機軸だと思います。
秋月のキットはうまく組み込めたんですね。
知恵の勝利です。
-
Re:HyCAA、ヒーター７V化改造
45gsさん mr_osaminさん
7AU7という真空管は知りませんでした。 ヒータ電圧が特殊だから安いのでしょうか。
それにしてもお買い得です。 また電圧切換えをこの小さなケースに入れてしまうのも
さすがです。
RAYTHEONのマークがかっこいいですね。 デザインが一緒のJRCとは、なぜか格が違う雰囲気。
45gsさんのブログのアクセスカウンター126万って半端ないです・・・
-
７AU7
http://45gs.blog.ocn.ne.jp/45gs/2012/11/
http://45gs.blog.ocn.ne.jp/
-
12AU7相互の球
http://www.e-kasuga.net/goods.asp?id=358
http://45gs.blog.ocn.ne.jp/
-
VOL-12をプリアンプとしても使いたい
たかじんさん
こんにちは、東池のたなごです。
先日頒布いただいた「Rコア電源トランス」を組み込み、SEL-12＋VOL-12＋HPA-12＋TRS-12でケースに入れて、ヘッドホンアンプとして楽しんでします。（すごく満足です。）
早速ですが、教えていただきたいことがあり投稿させていただきます。
現状、電子ボリュームの出力端子（J3/J4）の2番と3番の端子からHPA-12の入力端子へ接続してヘッドホンアンプとして使用していますが、音が良いのでプリアンプとしても使用したいと思っています。
HPA-12への接続はそのままで、オペアンプバッファ回路を追加し、プリアンプの出力して1番と3番の端子から取り出した場合に、何か不具合が発生しますでしょうか。
実際にオペアンプバッファ回路を追加して実験できれば、一番よいのですが、オペアンプの手持ちがありません。また、電子回路の知識もなく、頒布いただいた基板をそのまま作成しているだけですので、よろしくご教示ください。
-
Re:VOL-12をプリアンプとしても使いたい
東池のたなごさん
私も同じことを考えていて、この掲示板でも過去、たかじんさんのアドバイスを受けました。
オペアンプも検討したのですが、
今は結論、HPA-12のヘッドホン出力をそのままプリ出力として使用しています。
これで全く問題なかったです。
また、HPA-12の出力をそのまま使えるという音質面でのメリットが感じられました。
連動スイッチ付きのヘッドホンジャックを使えば、ヘッドホンプラグを指したときに
プリアンプ側の出力との切り替えができます。
ただし、ひょっとするとプラグを指したときにパワーアンプ側がオープンになるので、
ノイズを拾ってしまうかもしれません。
その場合、抵抗をはさんで接地するなどの配慮が必要だと思います。
参考になれば。
-
Re:VOL-12をプリアンプとしても使いたい
東池のたなごさん mr_osaminさん
こんばんは。プリアンプとする場合、パワーアンプの入力にDCオフセットをかけないためにも
一旦コンデンサでＤＣカットしたほうが安全です。 そして、ＤＣカット後を10kΩくらい
でプルダウンしておくと良いとおもいます。
東池のたなごさんの仰っているVOL-12基板のオペアンプバッファ出力からプリアウトと
することができますが、ミュート回路が一切無いため、電源のon/off時にノイズがでると思います。
http://nw-electric.way-nifty.com/blog/2013/08/post-727b.html
http://nw-electric.way-nifty.com/blog/2013/08/2-8c3a.html
こちらにミュート回路を追加するか、
HPA-12のリレー駆動回路から配線をとって、プリアウトのリレーを駆動するという手段も取れます。
http://6218.teacup.com/nwelec/bbs/248
こちらに書いています。
-
Re:VOL-12をプリアンプとしても使いたい
たかじんさん
DCカットは確かに入れておいたほうが良いですね。
プルダウンとは、抵抗をライン出力に対し直列に入れておくということですか？
-
Re:VOL-12をプリアンプとしても使いたい
東池のたなごさん、mr_osaminさん
-C-+-
?? |
?? R
?? |
??GND
C:10uF、R:10kohm
ということだと思います。（レイアウトが崩れていませんように・・・。）
入力がオープンになった時に、入力電圧が不定になってしまうのを防ぐ為に、グランドと高抵抗で繋いでおくという意味と思います。CRハイパスフィルタそのものなので、コンデンサ容量は4.7uF以上にしておくと精神的に良いかと思います。
-
Re:Re:VOL-12をプリアンプとしても使いたい
若輩者さん
解説ありがとうございます。
よくわかりました。
-
A1015 C1815 フルディスクリートヘッドフォンアンプ
https://img.shitaraba.net/migrate1/6218.nwelec/0000412M.png

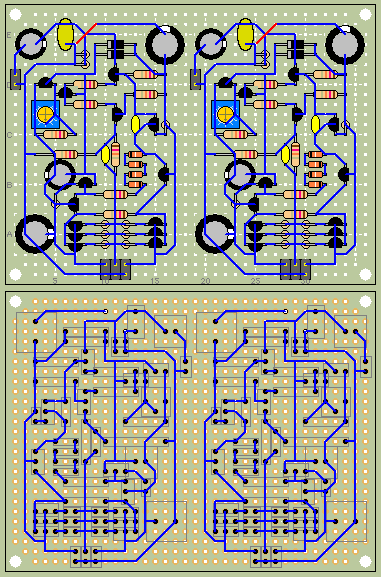

ユニバーサル基盤で作ってみようと思い、PasSで書き終わった後に、既にユニバーサル基盤での配置例が示されていることに気付いてしまいました。しかも当然の如く、私よりスマートです。
ものすごーい徒労でしたが、１ｃｈ辺り、Aki.C基盤に実装出来るのは意外でした。
（見直しで、何箇所も修正したので、まだ間違いが残っているかもしれません。）
-
キョードーのTRONAL
先ほど、キョードに寄ったところなんと！
TRONAL 12AU7が残り５本。
最初、私が買ったときは３０本は在庫があったと思ったのですが･･･
早晩売り切れの気配。
また、aitendoで売り切れた9pin丸型ソケットは、仕方が無いのでアムトランスで同型を入手しました。
こちらは@240少し高いです。
まだ１５セットくらいは在庫があったように思います。
着々と･･･無くなっていきますねぇ･･･
-
Re:VOL-12をプリアンプとしても使いたい
mr_osaminさん、たかじんさん、若輩者さん
早速のレスありがとうございます。
過去ログも読まずに既出の記事を投稿してしまい申し訳ありません。
mr_osaminさんからのヘッドホンアンプの出力をそのままプリアンプの出力として使うご提案、手元に都合良く「ステレオミニジャック←→ピンプラグ」の接続コードがあったので、早速パワーアンプに接続して試聴してみました。
まったく問題なく、よい音で鳴っています。（十分満足です。）
たかじんさんからのオペアンプバッファ回路を追加する方は、部品を調達してから試してみようと思います。ミュート回路はハードだけの追加だけで済みそうな「HPA-12」のリレー駆動回路を利用して、プリアウト用のリレーを駆動しようと考えています。
プリアウトを設けることは決定です。
オペアンプバッファ回廊の追加があまり良い結果にならなくても、ヘッドホンアップの出力をプリアウトの出力として使う方は、すでに実績がありますので安心です。
-
Re:Re:VOL-12をプリアンプとしても使いたい
東池のたなごさん
たかじんさん、若輩者さんのアドバイスがあった通り、プリ出力経路にDCカットと接地抵抗は
入れておいたほうが良いと思います。
私もそのように対応します。
＞mr_osaminさんからのヘッドホンアンプの出力をそのままプリアンプの出力として使うご提案
私も最初、バッファアンプを介してプリ出力する方法を検討したのですが、
回路が増えるのと、HPA-12の良さを活かせないことに気付いたので、この方法に決めました。
また、こうすることでミュート回路も省略できますので、全体がシンプルになって好都合です。
あり得ないアイデアとして、HPA-12を２回路搭載し片方をヘッドホン、片方をプリ出力。
という手もあるかと思います。
片方は純Ａ級、もう片方はSANSUIライクで特長づけるなど（笑）
その他の構想として、HPA-1を組み合わせたバランス回路でプリアンプを製作するということも面白いと思っています。
バランス型ヘッドホンアンプ回路が手元にあるのでSEL-12、VOL-12と組み合わせるアイデアです。
以前も書きましたが、せっかくフルディスクリート回路なのに終段でオペアンプを使うというのが個人的にはイヤだったのでオペアンプ採用は却下にしました。
-
追伸
＞HPA-1
VOL-01の誤りです･･･
-
Re:Re:VOL-12をプリアンプとしても使いたい
mr_osaminさん
いろいろアドバイスありがとうございます。
＞以前も書きましたが、せっかくフルディスクリート回路なのに終段でオペアンプを
＞使うというのが個人的にはイヤだったのでオペアンプ採用は却下にしました。
わたしもmr_osaminがこだわって見えるようにオペアンプは使いたくないのですが・・・。
MUSES72320を採用したVOL-01の一部と考えて、自分を納得させようと思っています。
-
呼び捨てごめんなさい。
mr_osaminさん
＞わたしもmr_osaminが
呼び捨てにしてしまい、大変申し訳ありません。
-
RE:呼び捨てごめんなさい。
東池のたなごさん
私もしょっちゅうタイプミスをするので、お気になさらないよう。
なんか、呼び捨てにされると「彼女」になったような気分です（爆）
-
スマートフォンアプリ
スマートフォンをお使いの方は、既に知っておられるかもしれませんが、
EveryCircuitという（有料の）アプリがあります。
極めて小規模・簡素な回路しかシミュレーション出来ませんが、なかなか楽しいです。
mr_osaminさん、東池のたなごさん
“mr＝Mr.”と考えると、mr_osaminだけでも良いってことにはなり・・・ませんよね。
＞「彼女」になったような気分です
トランジスタグラマーですね！
-
Re:スマートホンアプリ
若輩者さん
＞極めて小規模・簡素な回路しかシミュレーション出来ませんが、なかなか楽しいです。
へぇ〜、面白いですね。
最近、iPhoneの内蔵マイクを使って音響測定ができるアプリがあることを知って
ほぉ〜、と関心した次第です。
＞“mr＝Mr.”と考えると、mr_osaminだけでも良いってことにはなり・・・ませんよね。
ならば、「Dear」をつけて欲しいです、ねｗ
＞＞「彼女」になったような気分です
＞トランジスタグラマーですね！
座布団１枚！
-
Re:A1015 C1815 フルディスクリートヘッドフォンアンプ
若輩者さん
プルダウン抵抗のフォローありがとうございます。
基板レイアウト、１点だけ修正したほうが良さそうな部分があります。
電源デカップリングコンデンサは、±を隣に置いて共通のGND線を極力短くします。
配置も最終段のすぐそばに置きます。 そうすることで最大の効力を発揮します。
このあたりはシミュレーションしにくいですね。
極端なシミュレーションとしては、配線1cmあたり抵抗１Ωくらい入れてみたら
ノード電圧や電流を観測しやすくなるので勉強になるかもしれません。
また、細かいことを言いますと、初段のTRももっと近くにしてアルミや銅テープを巻いて
熱結合できるようにした方がDCドリフトしにくくなります。
＞トランジスタグラマーですね！
なんとmr_osaminさんは、トランジスタガールだったのですか。 知りませんでした（笑
＞個人的にはイヤだったのでオペアンプ採用は却下にしました。
そう。 そうしてHyCAAではオペアンプをとっかえひっかえ。。。 って。（汗
＞最初、私が買ったときは３０本は在庫があったと思ったのですが･･･
私が見たときは、5本くらいだったので、奥からでてきたのかな？？
12AX7や12AU7は定番の球だと思うので、次から次へと出てくるかもしれません。
去年の夏はRTというメーカーのが20〜30本置いてありました。1200円で。
-
Re:A1015 C1815 フルディスクリートヘッドフォンアンプ
たかじんさん
＞電源デカップリングコンデンサは、±を隣に置いて共通のGND線を極力短くします。
＞配置も最終段のすぐそばに置きます。
デカップリングという言葉の意味からして、全くその通りでした。Aki.C基盤に1ch入っちゃう、という言葉を撤回しなくても、配線・配置の工夫で対応出来ると思います。もう少し、レイアウトを頑張ってみたいと思います。
＞極端なシミュレーションとしては、配線1cmあたり抵抗１Ωくらい入れてみたら
別の基盤と接続するような場合や、ボリュームやヘッドフォンへの配線には、小さな抵抗とインダクタを入れるようにはしていますが、そこまでやったことはありませんでした。参考にします。
＞熱結合できるようにした方がDCドリフトしにくくなります。
DCカット用のコンデンサがないから、これは必須でした。参考にします。
＞アルミや銅テープ
ショートさせた経験があるので、接着剤（ホットボンド）が好きです。
基盤に１滴垂れた時の嫌〜な気分には、相当なものがあります。
というか、ホットボンドが好きです。何にでも使っちゃいたいぐらいです。
何か楽しいです・・・。でも、お風呂の縁が割れたところの補修には使えませんでした。剥がれちゃいました。
＞トランジスタガール
こういう言葉って、最近は通じないのです。そもそもトランジスタって何？とかいう大学生は沢山居ます。何万個も常に持ち歩いてるのに。
何の疑問もなく、こういう言葉が通じるのって、とても嬉しいです。
|
|
掲示板管理者へ連絡
無料レンタル掲示板
