モデリング教授のお礼
龍菜さま、びび朗さま有難うございます。
お礼遅くなり申し訳ありません<(_ _)>
自己所有のソフトはPro/Dなのですが、
龍菜さまを尊敬しておりますゆえんにて
こちらで、手順と概念を教授頂きたいと思いました。
龍菜さまの筐体のみワイヤーフレームとは考えもつきませんでした。
なるほどです。
びび朗さまの「2次元断面」の件で
Pro/Dの断面コマンドを使うという事を忘れていました。
（２Ｄばかりでしたので・・・）
どちらも試してみます。
ありがとうございました。
また、ご指導頂けましたら幸いです。
-
(無題)
http://www.journeyed.com/itemDetail.asp?ItmNo=86274903
$99.98
-
(無題)
情報有難う御座います。一度トライしてみましたが、英文が続く為、どういう風に購入できるのかさっぱり分かりません。もっと分かりやすく学生でなくても買える方法は無いでしょうか？ どなたか情報ありましたらよろしくお願い致します。
-
Pro/ENGINEER Student Edition
＞Y.T.さんへ
「Pro/ENGINEER Student Edition」
VarsityWaveさんが取り扱っています。
http://www.varsitywave.co.jp/index.html
参考にしてみてください。
-
(無題)
H.K.さん
情報有難う御座います。一度トライしてみます。
本当にこのホームページは良いですね！
有難う御座います。
-
Vistaでの動作は？
はじめまして。私もPro/ENGINEER Student Edition 3.0を買おうと思っている者です。
このソフト、Vistaへの対応状況は、Business Edition, Ultimate Editionのみの様ですが、どなたかVista Home Premiumで動かされた方はいらっしゃいますでしょうか？？
-
Pro/E Personal Use
Pro/E WF3 の Personal Edition は以下のページにもあります．
http://www.journeyed.com/itemDetail.asp?ItmNo=86254903N
Student Editionと同じものですが，学生でなくても買えます．
$249.98 と 150ドル高くなります．
-
Re:Vistaでの動作
なるとさま
先日、友人のPC（Vista Home Premium）にPro/E ST3.0をインストールしました。
細かな動作確認はしていませんが、起動＆円柱のモデリングは出来ましたよ。
ご参考まで。
-
Re:スライド
gaku様、いろいろとご教授ありがとうございました。
gaku様や、龍菜様のようにはいきませんが
ひとまず単純に行って返ってという動作はできました。
イメージした動きを表現するにはまだまだ先が長そうです(--;
-
Re:Re:Vistaでの動作
compositeさま
情報ありがとうございます。購入の参考にさせて頂きます。
-
バグ情報(順次選択)
WFを起動後、部品ファイルを開く前にconfig.win(スクリーンカスタムファイル)を
読み込むと順次選択ができなくなりますね。
部品ファイルを開いた後に設定すれば問題ありません。
スクリーンのカスタム化⇒デフォルトを選択すると戻ります。
WF2.0から発生しているバグのようですが、WF4.0でも改善していませんでした。
サポートに問い合わせても、開発部門での調査中との回答です。
-
最大距離
寸法測定について教えてください。
例えば、並行ではない直線の距離を測った時
最小値は表示されるのに何故最大値は表示されないのでしょうか？
面と面の距離でもそうなのですが…
なにか設定を変更すればようのでしょうか？
よろしくお願い致します。
-
アルキメデスの螺旋
皆さんこんにちは。
蚊取り線香のようなモデルを作りたいと思っています。
まずはカーブの方程式使用でアルキメデスの螺旋の方程式「r=aθ」を利用すれば良いのでしょうか？
方程式使用の方法がなかなか調べられなくて困っています。
宜しくお願いします。
-
Re:アルキメデスの螺旋
月末は忙しい・・なのに遊んでしまいました（笑）
カーブ
方程式利用
座標系選択
座標系タイプ・・円柱
r=5+50*t?? (半径5からスタートして最終的にｒ55になる）
theta=t*360*5 （渦巻きを5週にしている）
z=0 （高さ変化なし。円錐にするならz=0+30*tのように）
ここで、「t」は0〜1に変化する関数（trajparと同じ）
やってみてください。

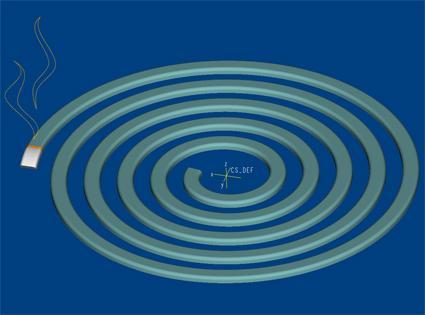

https://img.shitaraba.net/migrate1/6911.ryuuna/0001587.jpg
-
Re:アルキメデスの螺旋
gakuさん、ありがとうございました。
大変判り易い説明で助かりました。
しかし、方程式利用は判りづらいですね。
どこかにわかり易い説明しているサイトが有れば良いのですが・・・。
-
Re:アルキメデスの螺旋
新規投稿しようと思ったら、似た様な話が載っていましたのでこちらにレスします。
今、図の様な薄いシートをぐるぐると巻いた様子を表現してみようと思っているのですが、
これも gaku さんが書いた式で応用出来ますでしょうか。
設計には使えないモノですが、3Dのモデルで表現してくれと言われまして……
https://img.shitaraba.net/migrate1/6911.ryuuna/0001589.png
-
半丸溝の端面
スイープとかで半丸溝を掘ったときの端面を球Ｒ（フルラウンド）にするとき
普通にラウンドコマンドで出きるのでしょうか？
自分は回転カットしか解らないので、そればっかり使ってたけど
ときどきジオメトリエラーが出てしまいます。
何かいい方法ありましたら教えてください。

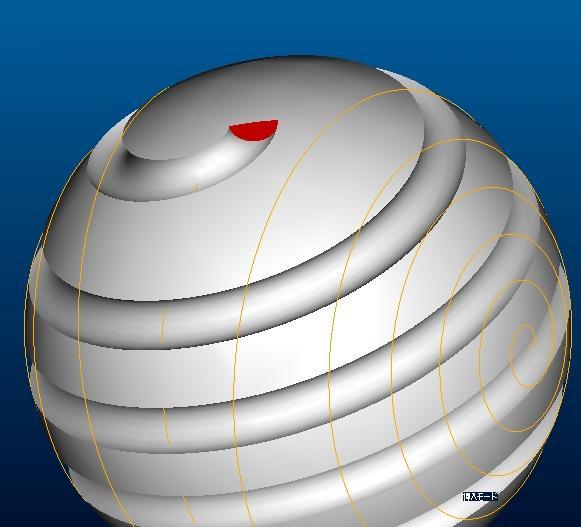

https://img.shitaraba.net/migrate1/6911.ryuuna/0001590.jpg
-
(無題)
いつもこちらのBBSで勉強させて頂いています。
ところで龍菜さんのオススメの機能のスパインベンドについて教えて頂きたいのですが、使い方の手順を教えていただけないでしょうか？
色々な方法で試してみてもFPCのモデルの用に曲がってくれません・・・。
多分基本的な操作でつまずいている気がしています。
-
Re:半丸溝の端面
溝端面にできるエッジ（半円）を使って
スイープのサーフェスを作り、それを
利用してキルトカットはどうでしょう。
https://img.shitaraba.net/migrate1/6911.ryuuna/0001595.jpg
-
Re:アルキメデスの螺旋 「巻物」
表現するだけなら、下のやり方で2,3回トライ
すれば周長60の近似で巻物が作れると思います。
が、しかし、これを設計に利用するとなると
話は別かと思います。
たとえば、T=0.2、長さ20Mのフィルムをφ10の
コアに巻きつけた時の外形はいくつになるか・・
なんて時、下のやり方は不合理ですよね。
（ま、そんなの渦巻きモデリングはしないと
思いますが・・）
https://img.shitaraba.net/migrate1/6911.ryuuna/0001596M.jpg
-
Re:アルキメデスの螺旋 「巻物」
>gakuさん
やってみました。何度かトライしてみたら出来ました。
確かに「表現」に使うには良いですが、設計に使うにはちょいと辛いですね。

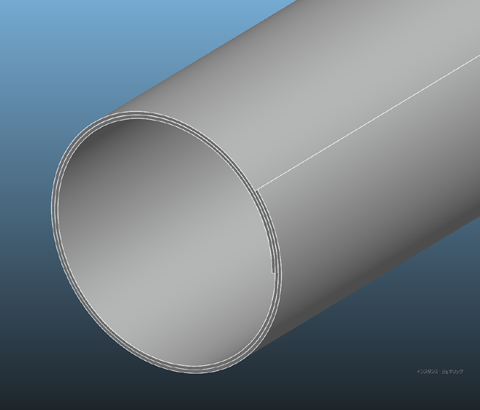

https://img.shitaraba.net/migrate1/6911.ryuuna/0001597.png
-
ファイル名変更
アセンブリでのファイル名変更について教えてください。
例えば1,2,3と3つのファイルをアセンブリしたとします。
ですが、途中で1を2に2を1に名前を変えたい時
皆様はどうされますか？
今私は1と2をアセンブリから削除しファイル名を変更してから
再度アセンブリしています。
何かいい方法はないかと思い投稿させていただきました。
よろしくお願いします。
-
Re:ファイル名変更
アセンブリを開いてから、「1」を開き「5」に名前変更。「2」を開き「1」に名前変更。再び「5」を「2」に名前変更。アセンブリ内では変更されてるので、ファイルすればOK。
のはずです。
-
Re:ファイル名変更
ひーろ様、どうもありがとうございます。
アセンブリや、図面を開いておくというのがポイントだったのですね。
勉強になりました。
-
写真から3次元形状
写真から3次元形状を作成するプログラムを作っています。
作成した3次元形状はDXFやIGESでCADに読み込むことができます。
またインターネットで公開できるVRMLで出力することもできます。
よろしければご覧ください。
http://www3.plala.or.jp/SolidFromPhoto
http://www3.plala.or.jp/SolidFromPhoto
-
排水溝作成の為のカーブが作成したい
みなさんこんにちは。いつもＢＢＳ閲覧し参考にさせていただいております。
さて、表題の件ですが条件として
・排水溝の勾配は常に一定。
・天頂方向から見て、排水溝を進行方向に対して垂直な壁で切断した時、その断面の溝底ラインが地平線に対して平行になる事。
（これは一定勾配のラインが作成できればスウィープで作れますね）
・天頂方向から見た溝の形状は、直線、円弧が正接しあった図形で構成される。
（現在ほしい形状はコの字型で角にＲがついている）
・定められた２点を通過若しくはそれを始点終点とする事。
（２点＝コの字の端点。位置が指定されていて、もちろんそれぞれの高さは違う）
簡単に表現すると、ネジを軸方向から見たときには真円ですが、求めている形状は真円ではありませんが、ネジのように一定の勾配を持っている溝がほしいのです。
ちなみに、自分なりに作ろうとしてみましたが、完璧な形状がえられませんでした。
使ったコマンドはラップです。２点を通過するスケッチをラップした時に、ラップされたラインが２点から外れてしまうという問題と、スケッチライン長さが、ある距離を越えるとラップされなくなるという問題が出ていました。
※当方使用Pro/Eバージョン＝wildfire3.0です。保守契約期間中なので担当に質問してみましたが、答えは出ませんでした･･･。
2点の高低差と溝形状の距離で勾配を割り出して、溝形状を構成する1要素ずつ勾配をつけたラインを作成していくという技は除外して、上級ユーザーの皆さん、何卒ご教授の程宜しくお願いします。
添付画像は一定勾配で作れなかった時のデータですが、イメージとしてはサーフェス上にあるこんなラインです
https://img.shitaraba.net/migrate1/6911.ryuuna/0001602.jpg
-
Re:排水溝作成
たぶん（汗）できてると思いますが・・^^;
?軌道カーブ作成（コの字）
?可変断面スイープで、縦線のスケッチを描き、高さ
の値をリレーションで（例：ｓｄ３＝100-80*trajpar 高さ100〜20に）
比例変化させるサーフェス作成。
?サーフェスエッジを軌道にしU字溝をスイープ
ポーキュパインで見ても、へんな曲率変化はないので
出来てると思いますが・・
https://img.shitaraba.net/migrate1/6911.ryuuna/0001603.jpg
-
Re：排水溝作成
gakuさん、早速の回答有難う御座います。
求めている形状は、gakuさんの添付画像で正解です。
作成手順まで丁寧に説明していただき、わかりやすいです。
ただし・・・投稿者名の通り初心者で、可変断面スウィープがほとんど使いこなせておりませんので、がんばって使い方を調べて作ってみたいと思います。
（リレーションとかさっぱりわかりませんＴＴ）
作成、検証が終わったら可否を後日連絡したいと思います。
有難う御座いました！
-
Re：排水溝作成
gakuさんへ
検証完了しました。完璧でした（出来上がった形状と、それを作る為の説明も。）
何かを調べるまでもなく、普通に出来てしまって笑ってしまいました＾＾；
本当に助かりました。有難う御座いました。
話は変わりますが、あのラップコマンドでの始点のズレは、いったいなんなんでしょうか・・・。時間が有るときで結構ですのでres願います。
-
Re：排水溝作成
ProE初心者のデザイナーです。私も排水溝サンプルに挑戦してみました。
可変断面スイープを使うと
ほんと簡単に作成できてしまいました。
以前まで使っていたSolidWorks2007ですと、どうしてもこのようにはいきません。
ほんとProEは強力ですね。
-
Re：排水溝作成
可変断面おもしろいですよね。
ところで、ラップコマンドって何ですか？・・・滝汗”
ラップ・・どこだ・・レゲエ？Ｒ＆Ｂ？
WFからあるのかなぁ・・私もWF系は万年初心者です（^^;
https://img.shitaraba.net/migrate1/6911.ryuuna/0001607M.jpg
-
メカニカについて
いつも拝見しています。
はじめて投稿させていただきます。早速ですが、私はPro/EのWildfire2を使用しています。 １点、非常に悩んでいることがあります。
メカニカで変形した形状を、そのまま、標準時に使用したいのですが、どのようにすれば、できるのでしょうか？また、二次元図面にも使用したいのですが、方法がわかりません。
よろしくお願いします。
-
図面の隠線
いつも参考にさせて頂いています。
図面で隠線を暗線ではなく、破線で表示させたいのですが、
やり方が分かりません。
お手数かけますが、教えてください。
-
図面の隠線
すみません。
使用しているCADが抜けていました。
Wildfire2.0を使用しています。
いつも参考にさせて頂いています。
図面で隠線を暗線ではなく、破線で表示させたいのですが、
やり方が分かりません。
お手数かけますが、教えてください。
-
リレーションについて
Pro/E新規ユーザーになりましたQPROといいます。
現在可変断面スイープコマンドでのリレーションを
特訓中です。当HPトップページのリモコンモデルは一応完成させました。
掲示板過去ログを見ていて、楕円ボタン突起が徐々に変化するモデルを
再現しようとしていますが、なかなか思うようにいきません。
履歴を見ると基準軌道は直線のように思うのですが違いますか？
それとリレーションにグラフフィーチャーは使わず、関数式のみで
ソリッド作成と考えればよいのでしょうか。
CAD暦は長いのですが、このリレーション機能は強力すぎて戸惑って
いるところです。ヒントでかまいませんのでお願いします。
-
Re: リレーションについて
お久しぶりです？
> 履歴を見ると基準軌道は直線のように思うのですが違いますか？
> それとリレーションにグラフフィーチャーは使わず、関数式のみでソリッド作成
> と考えればよいのでしょうか。
グラフフィーチャは使っていません。リレーションで、可変断面スイープの断面
形状を変化させています。軌道は直線ですよ。
逆に言えば、断面形状を変化させるにはどういった寸法指定をすればよいか、、、
ということですね。
> CAD暦は長いのですが、このリレーション機能は強力すぎて戸惑っているところ
> です。
美しい造形は数式も美しいもののようです。某社で見せて頂いた、ヨーロッパで
作成されたモデルの中には、「この部分のぼかしは以下の数式により変化させる
こと」などという指示がなされていました。
まあ、かなりマニアックではありますが、、、
-
Re:図面の隠線
印刷すれば、自動的に破線になるのでは？
-
お気に入りを修正したい
いつも参考にさせていただいています。
ファイルオープン時に「お気に入り」を活用しており、
ここで表示される並びや名称を変更したいのですが、WF3では修正すべきファイルが判りません。
WF2では"favorite"のようなファイル名だったと記憶しており検索してみましたが
それらしいものが見当たりませんでした。
よろしくお願いいたします。
-
外部データー
毎回質問ばかりですいません。
外部データーを受け取ったのですが
角Rは付いているのですが勾配が付いていない為
モデルに勾配を追加する必要があるのですが
角Rがあるため追加できません。
そこで今は押し出しを使ってRを消しているのですが
外部データーを差し替える必要が出たとき全てが無駄になってしまい困っています。
もし何かいい方法があればご教授の程よろしくお願いいたします。
-
図面について
はじめまして。教えていただきたいことがあります。WF2.0を使用しています。
図面を作成しているのですが、モデル上で作成したデータム軸を表示させることができません。
どのようにすればいいのでしょうか。
また、同じビュー内で特定の隠線のみを表示させたいのですが、何か方法はないでしょうか。
-
Re:図面について
「ビュー」「表示と消去」「軸」・・で軸表示で
表示できませんでしょうか？
また、「ビュー」「図面表示」「エッジ表示」「隠線表示」・・で
特定の隠線を選んで表示可能だと思います。
asmの図面では、特定の部品を非表示や透明にもできます（メンバー表示）し
「ビュー」の機能はいろいろ便利ですね。
-
Re:外部データー
外部データーを作る方に勾配つけるようお願い
するのがよいかと・・差し替えするなら・・。
意匠面や、機構的に重要な場所の勾配はモデルを
作る設計者（やデザイナー）が自分で勾配を指定
するべきだと思いますが。
角Rを無くすの大変ですよね。
自分の場合、R部をＣ面形状で取り払い、勾配つけて
再びＲをつけたりします。
-
WF4.0SE
はじめまして
WF4.0SEを入手し、無事インストール＆動作確認が終わりました。
ちなみにOSは、Vista Home Premiumです。
仕事で使っている商用版と互換性がないから、全てを一から作成るのに
苦労しています。がconfigとスタートファイルはできたんで、遊んでいます。
やはりバカですかね。仕事で散々使っているのに家にまで導入してしまうとは、
自分が壊れていくかのようです。んでも楽しいっす。
https://img.shitaraba.net/migrate1/6911.ryuuna/0001619.jpg
-
Re:外部データー
gaku様、どうもありがとうございます。
お願いしてもなかなかしていただけないのが現実ですよね。
Rって面取りコマンドで潰せるのですか。
早速使わせていただきます。
-
Re:外部データー
>Rって面取りコマンドで潰せるのですか
いえ、面取りコマンドでは潰せないと思います。
自分の場合Ｒエンド線を使ってスイープカットです。
-
Re:外部データー
既にあるR≦C面であれば可能では？
-
Re:外部データー
>既にあるR≦C面であれば可能では？
WFからは出来ますね。2001ではだめでした。
-
Re:図面について
gakuさんありがとうございました。
助かりました！
-
隠線を印刷したときの破線の間隔について
もう一点質問があります。
図面の隠線を印刷すると破線で表示されますが、この破線の間隔を変更する方法を教えていただけないでしょうか。
よろしくお願い致します。
-
Re:外部データー
ＷＦ４からのコマンドで 削除 というコマンドがあります。
どんなジオメトリでもらくらく削除できます。
Ｒをピック（複数可）して削除すれば角になります。
サイコロ状突起の２面をピックして削除すれば突起がなくなります。
インポートしたデータのＲ・Ｃ面削除くらいにしか使い道なさそうですが、
一応、シェル後のコア側にどうでもいい小さい隙間ができてたときに
ささっと埋めれたりします。
コマンドはかなり高速な動作です。オススメコマンドです。
データ差し替えでやり直しになる件は
アセンブリを介してサーフェスコピーをしてから作業をするか、
外部ジオメトリコピーをしてから作業すれば良いのではないでしょうか？
ＷＦ４の新コマンドのオートラウンドは遅すぎて使い道がなさそうでした。
何か使い道思いついた方がもしいらっしゃれば、教えて下さい。
-
(無題)
WF4.0を使ってますが、絶対精度を0.01から0.001に変更しようとすると
『範囲は0.0073 - 0.7217です。再入力します』と表示されます。
どうすれば変更できるのですか？
ちなみにaccuracy_lower_bound の値は0.000001にしています。
-
Re:外部データー 訂正
コマンド名は 削除 じゃなく、 除去 でした。
-
Re:絶対精度の数値変更
たまたますぐ回答を書ける内容だったので、、
のらさんへ
既にフィーチャ作成したデータでしょうか？
そうであれば、
１）一度ツリーの一番上まで抑制して下さい。
２）絶対精度の数値を変更して下さい。
３）レジュームして下さい。
４）精度が変更されたことでエラーが起こるフィーチャは再定義して下さい。
※上記の解決法は龍菜さんの書籍か、このHPに書いてあった内容です。
（たぶん）
-
Re: 絶対精度の値変更
> ちなみにaccuracy_lower_bound の値は0.000001にしています。
しかし、それはやりすぎだと思いますよ。
-
(無題)
>>端っこさん
start.prt の状態でも同じです。
デフォルトテンプレートを変更しようとしても同じなのです。(汗)
テンプレート空を選んでも同じコメントが出ます。
>>龍菜さん
万が一って事もあるし.......ってあるわけ無いですね。
でも龍菜さんのconfigに0.000001って書いてません？
-
Re:外部データー
>既にあるR≦C面であれば可能では？
たしかにできました。
しかし、勾配等を編集しようとするとやはりR=0にしたいです...
地道にがんばるしかないですかね。
端っこさん、WF4にはそんなコマンドがふえてるのですか？
残念なことに今はWF3を使っているのでちょっとそれは使えないですね。
WF4にするときまでその機能があったことを覚えておきますね。
-
Re.絶対精度の値
のらさんと龍菜さんの話は勘違いですね。 この場合Accuracy_lower_boundの値ではなくて、Default_abs_accuracy の値が関係してきます。 Default_abs_accuracy の値を0.001 にしますと再生時のデフォルト値、つまり精度入力画面の左の括弧内の値に0.001がでますのでそのまま寸法を入力せずにOKすると精度0.001で再生されます。Default_abs_accuracy の値を設定していない場合にはシステムが聞いてくる値の範囲でしか再生できなくなります。精度を変更すると再生時にエラーがでて再定義が必要なことがあり、またデータのエクスポート時には互換性に注意が必要です。ではでは、よろしく・・・。
PS. 龍菜さんまた3D-CAD活用研究会遊びにきてくださいね！
-
Re.絶対精度の値
すみません。説明不足だったみたいですね。
Accuracy_lower_boundは0.000001。
Default_abs_accuracy は0.01です。
絶対精度を変更したい場合に範囲外とでる場合は、
一旦相対精度にしてOKを選択⇒絶対精度で任意の値を入力でできるみたいです。
-
Re.絶対精度のあたい
のらさま！ 早々にご回答ありがとうございます。 補足いたしますと、相対精度から絶対精度に変換するときに手入力ではじかれてしまう条件の時にDefault_abs_accuracyの値を0.001とProEの起動時にコンフィグで指定しておきますと強制的に0.001を適応することができます。一度手入力で0.01等を入れてしまいますともう一度相対精度に変更してから絶対精度に変更する必要があります。Default_abs_accuracyの値は前記の手入力時以外には影響しませんので私はV19の頃からずっと0.001にして使っています。 もちろん部品モデリング精度は通常は0.01前後ということです。よろしく！
-
Rを無くす。
ヒントだけね！
この後は自分で考えてみましょう〜♪ルン＾＾
https://img.shitaraba.net/migrate1/6911.ryuuna/0001636.jpg
-
Re:Rを無くす。
形状によるけど、やろうとしてる事は同じかも。
ケースbyケースってことで・・
https://img.shitaraba.net/migrate1/6911.ryuuna/0001637M.jpg
-
Re:Rを無くす。
わにがめ様、ヒントありがとうございます。
Rを大きくしてスイープカットってことではないみたいですね。
がんばります。
gaku様、削った形状から元に戻すのはオフセットを使っていらっしゃるのですか？
ということは元の面をコピーして延長して…ってて具合に
-
Re:Rを無くす。
おそらく共通のヒントは・・
?サーフェスコピー
?置き換え
2001だとこの手順ですが、WFだと１コマンド中に
この作業ができるのかな？
要は、正接部を切り離せば何でもできるということでは
ないでしょうか。
-
図面の寸法表記について
いつも拝見させていただだいています。
本題ですが、現在WF2.0にて設備の組図を描いています。
その描きあがった組図をファイルオープンのプレビューで見ると綺麗に寸法が入っていますが、実際に開くと寸法だけが全て抜け落ちてしまいます。
先週までは問題無く表示されていましたが、本日Pro/Eを立上げ直しても、WF3.0で開いても同じ現象になります。
他の図面に関しては問題なく、特定の図面だけこのような現象が出るのですが、原因としてどういったことが考えられるでしょうか？
情報として、アセンブリの部品数は80点ほどで、図面のファイル容量は2MB弱です。
思い当たる節がありましたら宜しくお願いします。
-
Re:図面の寸法表記について
レイヤーで寸法が非表示で保存されているのでは？
-
シェル抜きについて
某家電メーカーにてデザインマスターを担当しております。
モデリングについて意見を頂きたく投稿しました。
写真は可変断面でスプラインのスケッチでカットした形状です。
画像のモデルだとシェル抜きはできません。
正接しないC面のようなカットをしてからRを付ければ抜けるのですが、
曲率連続はスプラインの一筆書きにはかなわないような気がします。
この場合どのような手段が良いのでしょうか？
?意匠面そのままで似たようなサーフェスを内側に作ってカット。
?見た目妥協してシェル抜きしやすいモデルにする。
?意匠面そのままで、シェル抜き作業は設計者に任す。
?シェル抜きしやすいモデルで、シェル抜き作業は設計者に任す。
ようはシェル抜きはモデラーor設計者どちらがやるか？という問題です。
設計者に任せると人によってレベルが違いすぎて........結局今は自分でやってます。
でも?の方法だと変更があった場合にちょっと大変です。リレーション組めば変更にも
対応するかもしれませんが........前の会社ではオフセットできないサーフェスは
禁止でした。
皆さんはどのような対応してますか？
-
シェル抜きについて
画像忘れてました。
https://img.shitaraba.net/migrate1/6911.ryuuna/0001643.jpg
-
Re: シェル抜きについて
私の場合ですが、
作成した面がオフセット出来ない面のため、
意匠面を優先(変更せず)して、
コア面は天面と側面をオフセット、C面＋角Rで作成します。
あまりないとは思いますが、
コア面にまで曲率連続が必要な場合は、近似サーフェスを作成します。
作業効率を考えると、
シェル抜きは、意匠面を作成する人が作成する方がいいと思います。
もし、設計者に作成してもらうのであれば、
オフセット可能な面データを支給する必要があると思います。
前の会社で「オフセットできないサーフェスは禁止」だった理由は、
設計者がシェル抜きをしていたからではないでしょうか。
当たり前ですが、
製品はコア面より意匠面が大切なので、
シェル抜きのために、意匠面を変更するのはいかがなものかと思います。
-
Re: シェル抜きについて
＞前の会社で「オフセットできないサーフェスは禁止」だった理由は、
＞設計者がシェル抜きをしていたからではないでしょうか。
その通りです。
現在は私自身がシェル抜きまでしてから設計者にデータを渡しています。
やはりシェル抜きまで自分でやった方が、意匠面も好きなようにできますからね。
-
Re: シェル抜きについて
> 意匠面そのままで似たようなサーフェスを内側に作ってカット。
> 見た目妥協してシェル抜きしやすいモデルにする。
> 意匠面そのままで、シェル抜き作業は設計者に任す。
> シェル抜きしやすいモデルで、シェル抜き作業は設計者に任す。
>
> ようはシェル抜きはモデラー or 設計者どちらがやるか？という問題です。
誰がやるかというよりも、仕組みをどうするかという問題だと思います。私なら、
デザインマスターのモデルツリー構造を下記のように考えます。
デザインマスター（Pro/E の場合）
├ ...
├ ...
├ シェル抜き可能な形状
├ surf_1（シェル抜き可能なソリッドサーフェス）
├ ...
├ ...
├ ...
├ 最終形状
└ surf_2（最終形状のソリッドサーフェス）
surf_1：オフセットしたものをコア側の作成に利用する。
surf_2：キャビティ側の作成に利用する。
実際の作業では、シェルコマンドを使用する代わりに、surf_1 のオフセットサー
フェスを利用することになります。
プラモデルなどのように、基本的にはシェル形状だけど、キャビティ側にも細か
な凹凸がある形状をどのように作成するか、想像して頂けるとわかりやすいかな
と思います。
-
Re: シェル抜きについて
龍菜さん。レスありがとうございます。
やっぱり、皆さんもシェルコマンドで一発ってわけではなさそうですね。
ちなみにソリッドワークスを使う某企業の場合は、わざわざ小さいモデルを
別に作ってアセンブリしてカットするそうです。
でもSWだと画像のモデルでもシェル抜けたりしますね。PRO/Eもいつかは
一発で抜けるようになってほしい........
-
Reシェル抜きについて
>でもSWだと画像のモデルでもシェル抜けたりしますね。PRO/Eもいつかは
一発で抜けるようになってほしい........
？？？ PRO/E が悪いの？？？
-
Re.シェル抜っきについて
のらさんのシェル抜きの話、よく遭遇する問題ですね。
シェル抜きってすごく便利で、スパッと決まれば気持ちイイんですが・・・(笑）。
この場合シェル抜きするタイミングがポイントだと思います。
私ならば、
?正接しないC面のようなカットをする。
?シェル化する。
?可変断面のスプラインで（カットではなくて）サーフェスをつくる。
??のサーフェスを使ってパッチする。（パッチって古いコマンド名でスイマセン)
・・・というところですかね。
シェル化の後にガジェット（飾り）をつけると考えれば龍菜さんと同じ順序となります。
余談ですが、スプライン両端の曲率の大きなところは金型をNC加工するのであればあまり
よくないですね。（放電加工の場合は別ですが・・・。）
加工に使うボールエンドミルの最小半径を考慮し金型加工コスト等に配慮したデータを作れれば良いモデラーの仕事といえるでしょう。
SWの場合一見シェル抜けしたようになっていても裏側でヘンテコリンな面が出来ていたりするそうです。
ではでは。
ＰＳ. 龍菜さま先日はひさしぶりに3Ｄ−ＣＡＤ活用研究会参加いただきありがとうございました。席が遠かったので私は話できなくて残念でしたが、QPROさん必死で質問してましたね（笑）。 またおいでください。よろしく〜。
-
Re.シェル抜っきについて
意匠面は基本、銅マスターでの放電加工なので曲率命です。
曲率については、『そんなに拘らなくても一般の人には分かんないよ』っと
言う人もいますが、私はサブリミナル効果の様に意識して無くても、製品の
売れ行きにジワジワ効いてくるものだと考えております。
値段も一緒、機能も一緒、デザインも一緒なら曲率連続の製品が売れるはず......
かな？
＞？？？ PRO/E が悪いの？？？
Pro/Eのスプラインの場合、オフセットの値より曲率が大きくなるところでは
エラーになってるという認識です。
SWのスプラインは、断面が変化しない一定の軌道の場合で、曲面の途中に凸や凹
が
無い場合は、オフセットの値より曲率が大きくなっても、パラソリッド系得意の
、
適当計算で抜いてくれてるみたいです。
ちなみに以前話題になってた、SWの体積計算での誤差ですが、2008バージョンで
も
もちろん改善してません。
-
Re.シェル抜っきについて
先日からWildfire5.0のプリプロダクション版がダウンロード可能となりました。
Pro/EでもＣ2連続のＲが可能となるそうです。これでモデリング方法にも変化がおきるのでしょうか。デザイナーとしては期待している反面、新機能と名前がつくうちはいつもバグとかで使いものにならない事がほとんどなので・・・（笑）。 27日まで香港にいたので教則本とか出ていないか一応チェックしてみましたがさすがに店頭にはまだでしたね。
ではでは！
-
wf5.0
プリプロ版インストールしました。
まあ期待通り落ちまくりでした。外観の色を変えただけで落ちました。
インターフェースもあんまり変わってなくてWF4.5ぐらいでいいのでは？っと
いう感じです。たぶん解析なんかのオプションが変わってるのでしょう。
期待のC2連続Rですが、まあまあかなっという感じです。
1から2程度の小さなRをつける時ぐらいしかたぶん使わないでしょう。
でもそれでできたエッジを参照して新たに面を作る時は便利かも。
-
図面枠
図面の質問です。
いま図面に表題欄や設計変更の欄をテーブルを使用して作成しています。
元となる図面枠等は、フォーマットでa4.frmの様にして利用しています。
質問内容は、設計者が図面を作成する際に、これらのテーブル等を移動出来ない様にしたいのです。
現状では、図面内でデーブルを選択すれば勝手に移動できてしまいます。
これを止めたいのですが、何か方法はあるのでしょうか？
-
Re.図面枠
つい最近同じ内容をサポートに聞きましたが、その様な機能は
無いそうです。
これだけの機能がそろっていながら、ない方がおかしいですよね？
今要望すれば、WF5.0から追加されたりするかも。
-
Re.図面枠
動かないテーブルはオーバーレイ機能を使えば簡単にできます。
まず部品から図面を作るときにビューを配置するための図面とテーブル等を配置するための図面の2つを作ります。(名前は同名+αとしておきます。）テーブル用の図面にはビューを配置せずにテーブルだけを配置しておきます。ビューを配置した図面でオーバーレイを選択してテーブル用の図面を選択してオーバーレイしますと固定したテーブルが配置されます。テーブルの移動、編集はテーブル用の図面側でのみ行え、部品からの更新等は自動的に行われます。
オーバーレイ機能は大規模図面の編集時のリフレッシュスピードをあげるのにも使えます。
ではでは
よろ〜
-
Re.図面枠
Aさんの方法で、部品（prt）内で入力したパラメータは図面に反映されますか？
例えば、フォーマット図面のテーブルに＆prt_nameと入力し、自動的にテーブルに部品名が記入されるなど。
-
Re.図面沸
同一の親となる部品（-.prtまたは-.asm)からビュー用図面とテーブル用図面を作っておけばパラメーター等は問題なく自動的に更新されます。（&model_name他等々）図面にモデルを追加する場合にはテーブル用図面にも同じモデルを追加しないとパラメーターは読み込まれません。従来から図面枠テーブルのパラメトリックラベルは図面にモデルが追加された後に図面枠が追加された時に正しく評価されるようになっています。また図面に複数のモデルがある時はパラメトリック注記はアクテイブなモデルのみを参照します。ただし関連するコンフィグによって動作がかわる場合があるかもしれませんのでテスト＆調べてみてください。ではでは、よろしく〜
-
Re.図面沸
その方法だと、一つの部品に対して2つの図面を管理しないといけなくなります。
ファミリーテーブルを動かしたくないだけで、そこまでするのはナンセンス。
-
Re.図面沸
う〜ん、テーブルをどうしても固定したい人のためだけの裏技なのか？（笑）
他にメリットといえばテーブル類をまとめて交換できることぐらいかな・・・。
私的にはテーブルが動く方が便利なんですけども・・・。
ではでは
-
(無題)
ありがとうございます。
ん〜、やっぱり無いのですね。
テーブル固定より動かせた方がよいのでしょうかね。
-
(無題)
表題欄や設計変更の欄だったら、図面枠にいれてしまえばよいのでは？
-
iPhone
iPhoneの図面がwebに落ちていたので作ってみました。
http://developer.apple.com/ipod/iPhone-3G-dimensions.pdf
図枠にフィレットが入ってるのはさすが。おしゃれですね。
補正Rつけてないので、やっぱり真ん中がへこんで見えました。
https://img.shitaraba.net/migrate1/6911.ryuuna/0001663.jpg
-
iPhone
図面に合わせて稜線を変えてみました。
図面の稜線だとしわが出ると思ってたんですが、ある人に
しわが出ないモデルも可能と言われ、作り直してみました。
でもやっぱりしわが....（左下の画像です）
画像のモデルは境界は使ってません。二本の軌道で回してます。
（センターの稜線と外周の軌道二本。センターは外周と交差しないように
軌道のエンドを内側に曲げてオーバーラップさせ、後でトリム）
スイープブレンドとかも試したんですがやっぱり駄目でした。
後はセンターの稜線一本を軌道にしてリレーションでRを可変させる
くらいしか思いつきません。
なんかいい方法ないですか？
ちなみにスタイルのような高級な機能はありません。
https://img.shitaraba.net/migrate1/6911.ryuuna/0001664.jpg
-
アセンブリで一部の重さの計算
Wildfire3.0でアセンブリ内の複数の部品の重さの合計を
常に知りたいのですが、できますでしょうか？
モデル解析の質量特性で表示させると、すべての部品を計算してしまい、
重さの合計も分かりません。
重心の計算表示も複数の部品のみで計算したいのですが、やり方が
分かりません。
-
iPhone
のらさま。
領域を2つに分けてみればいいのでは・・・。境界と可変スイープで一部を作ってみました。
モデリングはVer.20で解析画像はWF4.0です。
よろしく〜。
https://img.shitaraba.net/migrate1/6911.ryuuna/0001666.jpg
-
Re:iPhone
A様が書かれたように、コーナーの曲率が二本の軌道間
距離より大きい場合は特に問題なく可変断面だけでできる
と思います。
のら様の課題は、軌道間距離より小さい曲率のコーナーを
どう作るかにあるかと思います。
実際にやってみました。
可変断面のみです。
メッシュを見れば何をやったか検討がつくと思います。
https://img.shitaraba.net/migrate1/6911.ryuuna/0001667M.jpg
-
iPhone
gaku様とたぶん同じ方法を初めに私もためしたのですが・・・、私のところではコーナーR(仮R11)をまもろうとすると中央部からR部にかけて島状に若干もり上がってしまいました。やりかたが悪かったのかもしれませんが・・・。ご参考までにお送りします。よろしく〜
https://img.shitaraba.net/migrate1/6911.ryuuna/0001668.jpg
-
iPhone
補足します。・・・ 外形をＲ11から円錐カーブrho0.8にかえてみました。肉眼ではきれいに出来た様にみえました（左図）がガウス曲率のカラースケールの傾斜を対数表示にしますとやはり中央部に縦縞状（帯状）に若干もり上がっているのが確認できました（右図）。
gaku様のほうではどうでしょうか・・・？
よろしく〜
https://img.shitaraba.net/migrate1/6911.ryuuna/0001669.jpg
-
Re:iPhone
普通にやると、円錐曲線でもスプラインでも
もり上がり形状になります。
また、どういう方向に可変断面を走らせても同じく
盛り上がります。
それを出さないようにするのが、自分のテーマ
でもありました。
-
iPhone
gaku様 メッシュを良く見てやればできました。（笑）
実に興味深いですね。
先のと同じ解析結果を添付しておきます。
よろしく〜。（サンクス）
https://img.shitaraba.net/migrate1/6911.ryuuna/0001671.jpg
-
Re:iPhone
こんな感じです。多少改善の余地はあるかも知れませんが・・。
https://img.shitaraba.net/migrate1/6911.ryuuna/0001672.jpg
-
Re:iPhone
>メッシュを良く見てやればできました。
はい(^^)
ちなみに、上下でジオメトリミラーしてみて下さい。
PL部でサーフェスが折れなければ私と同一です。
（但し、軌道円錐曲線に勾配が指定されてる場合は除外です）
https://img.shitaraba.net/migrate1/6911.ryuuna/0001673.jpg
-
iPhone
ですよね！ もうツルッツル（笑）
世間はクリスマスだというのにCADの前でガンバっている人々がいれば、日本の製造業はまだまだ大丈夫〜なはず！ （けっして不景気で暇だから投稿しているというツッコミは入れない様に！） ではでは〜
https://img.shitaraba.net/migrate1/6911.ryuuna/0001674.jpg
-
iPhone
ありがとうございます。
もちろんPLで折れたりしません〜。
どうすれば折れないかもわかっております〜。
よろしく〜
https://img.shitaraba.net/migrate1/6911.ryuuna/0001675.jpg
-
Re:iPhone
説明がわるかったですね・・
上下方向（厚み方向）にミラーしても大丈夫でしょうか？
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
そうは言っても、日本の製造・・ヤバイですよ。
もう上海だってやばくなってきてるようですよ。
今度はどこ？インド？
-
Re:iPhone
あ、失礼致しました。
-
iPhone
すみません！ レスおそくなって会話が前後してまふ。
CADのある部屋とネット用のパソコンの部屋がちがうので、いったり来たり大変ですので。
ほんと、ありがとうございました！
え！ 次ですか〜 ブラジル、ロシーヤ ？？？
龍菜さんスレよごしすみません。
|
|
掲示板管理者へ連絡
無料レンタル掲示板
