157：かわて：2025/05/12(月) 20:38:33: 空気を読まずに投稿します

以前こちらに投稿したALX-03ですが、改造してしまいました。
トランスからのうなりがひどくて音楽に集中できなくなったため、
電源トランスをTANGOのPB-80SからBlockのRKD250/2×30に交換しま
した。ついでに整流素子をSBDブリッジダイオードからSiCに変更し
ています。
https://i.postimg.cc/nV649xyr/IMG-3355.jpg

じつは、改造前に別にたのしい電子工作クラブさんのDDCA-01を製作
していたのですが、改造した結果、どちらもほとんど同じ仕様とい
う状態になってます(最終段はどちらもMOS-FET)。
https://i.postimg.cc/GphGnmy7/IMG-3356.jpg

トランス変えるとちょっと細い感じの音になった感じです。
基盤による違いは、ALX-03は比較的太い音、DDCA-01はレンジが広
い音、と両者ともだいぶ違うと思いました。

Block RKDトランスはモノタロウでわりと安く買えたのですが、最近
取り扱いがなくなっている品種がだいぶ増えたみたいです。
158：たかじん：2025/05/24(土) 20:06:17: かわてさん

トランス交換のご感想ありがとうございます。DDCA-01も製作されたのですね。
SiCダイオードも含めて電源って音に影響大きいですよね。

やはりBLOCK社のトランスは優秀ですか。
モノタロウにて売っているのは知りませんでした。　情報ありがとうございます。
159：三毛にゃんジェロ：2025/08/07(木) 18:22:00: 禁断初号機SHA-8920/8820AAが完成したので、画像をアップロードしました。

https://i.postimg.cc/FHN0fyQh/image.jpg

https://i.postimg.cc/tR662SqX/image.jpg

https://i.postimg.cc/DzYGYR4z/image.jpg

https://i.postimg.cc/ZRBNkj6x/image.jpg

https://i.postimg.cc/Qt2Tj5bG/image.jpg

https://i.postimg.cc/br12rJCG/image.jpg
160：三毛にゃんジェロ：2025/08/07(木) 18:32:51: 最終回路図は以下の通りです。

https://i.postimg.cc/zXJfK032/SHA-8920-8820-AA-Headphone-Apmplifier-1-0-0.png

AnalogDiscoveryで観測した、電源投入時の電源電圧の様子。

https://i.postimg.cc/fb0WDPgy/image.png

周波数特性の測定結果。

https://i.postimg.cc/3RBsTC7W/2025-08-04-23-12-13.png

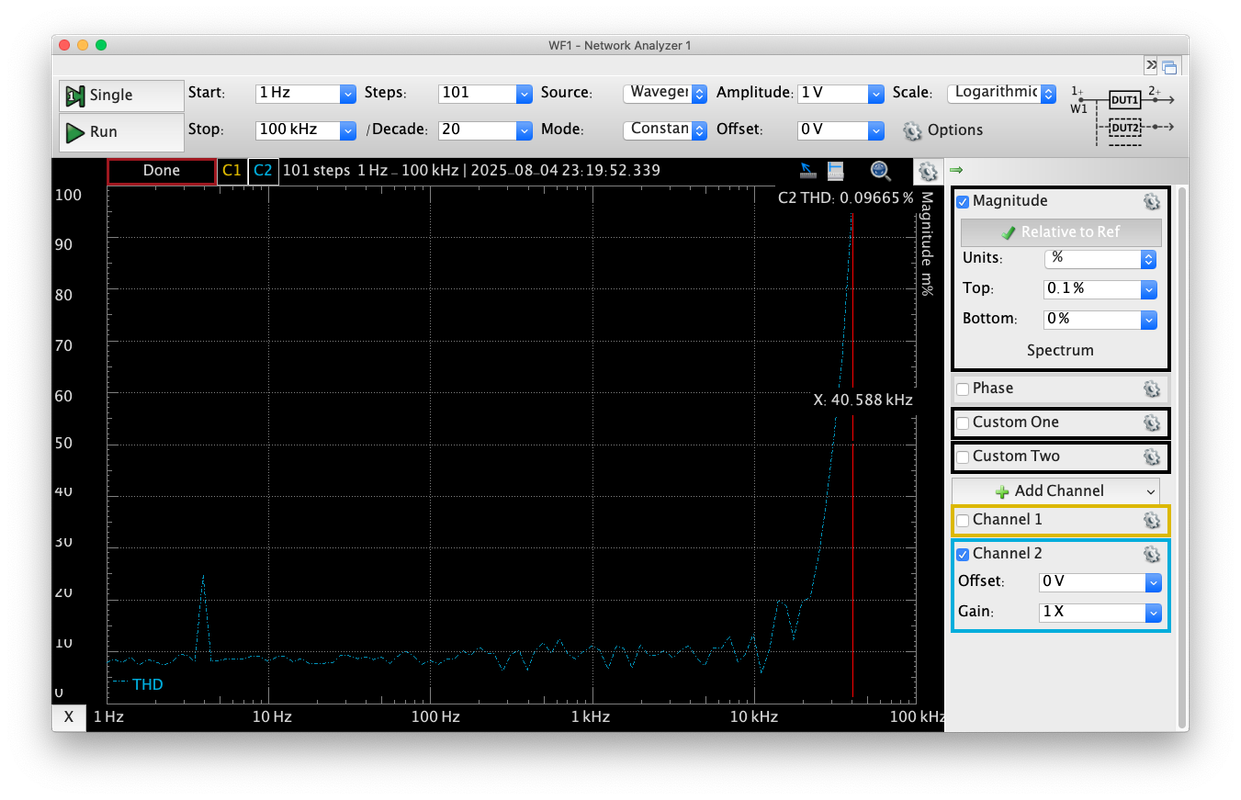

THDの測定結果。

https://i.postimg.cc/BQyd4vW5/2025-08-04-23-23-12.png
